三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根号3倍的相电流。
额定电流计算公式：Ie=P/（√3U*η*COSφ）
   P--电动机额定功率
   U--电动机线电压
   η--电动机满载时效率
   COSφ---电动机满载时功率因数
目前国产电动机无5kW这个规格，与之最接近的是5.5kW，以Y系列5.5kW 2极电机为例，η=85.5%，COSφ=0.88 则该电动机的额定电流为：
      Ie=5.5*1000/(√3*380*0.855*0.88)=11.1（A）
热继电器所说调节的最大电流指的是热继电器动作电流的上限，也即该热继电器可以用以保护电动机过载的最大电流。

柴油机发电机电瓶如何接马达

电池正极接马达齿吸接线柱，电池接马达外壳接线柱，无接线柱的接机壳。马达齿吸上还有一个小接线柱是接通正极就起动。
如在正极上安装断电器，实质也就是一个开关。

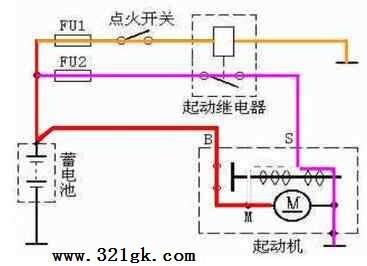

柴油机启动马达及发电机接线图

高压电机选型技巧参考

在购置电动机时怎样选型，如何来选则？

下面我就这方面涉及的问题作出以下的介绍，希望对您有所帮助。

首先，就是电机结构形式的选择:

我们主要是根据使用环境来选择电动机结构形式:

1. 在正常环境条件下,一般采用防护式电动机;在粉尘较多的工作场所,采用封闭式电动机;

2. 在湿热带地区或比较潮湿的场所,尽量采用湿热带型电动机;

3. 在露天场所使用,采用户外型电动机,若有防护措施,也可采用封闭式或防护式电动机;

4. 在高温工作场所,应根据环境温度,选用相应绝缘等级的电动机,并加强通风改善电动机工作条件;

5. 在有爆炸危险场所,必须选用防爆型电动机;

6. 在有腐蚀气体的场所,应选用防腐式电动机.

其次,是对电动机类型的选择:

不需要调速的机械装置应优先选用笼型异步电动机;

对于负载周期性波动的长期工作机械,宜用绕线型异步电动机;

需要补偿电网功率因数及获得稳定的工作速度时,优先选用同步电动机;

只需要几种速度,但不要求调速时,选用多速异步电动机,采用转换开关等来切换你所需要的工作速度;

需要大的起动转矩和恒功率调速的机械,宜选用直流电动机;

起制动和调速要求较高的机械,可选用直流电动机或带调速装置的交流电动机;

需要自动伺服控制的情况下，需要选择伺服电机。

再其次,我们来看看电机转速的选择:

电动机转速应符合机械传动的要求。在市电标准频率(50HZ)作用下,由于磁极对数不同,异步电动机同步转速有3000ｒ/min,500 r/min,1000r/min,750/r/min,600r/min等几种.由于存在转差率,其实际转速比同步转速低2-5%.

因此,选择电机转速方法如下：

对于不需要调速的机械，一般选用与之转速接近的电机，这样电机就可以方便地与机械转轴通过联轴器直接连接；

对于不需调速的低转速的传动,一般选用稍高转速的电机,通过减速机来传动,但电机转速不应过高.一般,可优先选用同步转速1500r/min的电机,因为在这个转速的电机适应性最好;

您的机械装置的输出转速比较低而电动机的转速又很高那怎么办?

那您就要考虑使用带减速器的电机(马达)或者和减速机配套使用!建议您选用进口的品牌电机及减速机,因为国外的技术较好地解决了电机、减速机体积外型大的问题。进口机结构紧凑，安装空间小，质量好，在这点上有突出的优点！

对于需要调速的机械,电机最高转速应与机械最高转速相适应,可以直接传动或通过减速机构传动.

还有，您也可以考虑使用变频器来拖动电机实现调速，这样既节能又可以实现自动伺服控制。

最后，我们来看下电动机容量的选择：电机容量说明它的带负载抗过载的能力。

一般情况下，我们可以选取比较高的容量，这样电机的抗过载性能会更好些。
