电动机轴承加油时间规定 电动机自锁控制电路原理图

时间:2017-06-09 08:51来源:未知 作者:admin 点击:
电动机轴承加油时间规定-电动机自锁控制电路原理图-两台电动机顺序控制线路_电动机顺序控制的接线方法预警
  电机加油这事不能只看规定,厂家一般是要求3000小时加一次,5000小时更换。但是由于电机运行环境的不同就要根据经验及电机的运行状况来看。如果电机运行温度符合要求,声音也正常,我个人认为没必要加油。因为油脂加多了轴承也会发热。再说了现在有些厂家的电机轴承内端盖内部结构有一定的变化,但是厂家还是要求3000小时加一次,5000小时更换,这一点有待改进。

  滚动轴承(rollingbearing)是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦,从而减少摩擦损失的一种精密的机械元件。滚动轴承一般由内圈、外圈、滚动体和保持架四部分组成,内圈的作用是与轴相配合并与轴一起旋转;外圈作用是与轴承座相配合,起支撑作用;滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间,其形状大小和数量直接影响着滚动轴承的使用性能和寿命;保持架能使滚动体均匀分布,防止滚动体脱落,引导滚动体旋转起润滑作用。

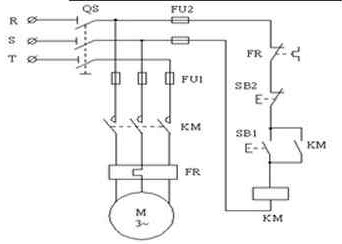

电动机自锁控制电路原理图

注意:
1、先接好主电路,上图左侧就是主电路。三相电路,一先接好一相电路,再接其他两相,注意不要短路。
2、控制电路,再空开后面接电,串接热保护常闭触点,停止按钮常闭触点,启动按钮常开触点,然后到接触线圈A1,A2出来回到另一相电。
3、接触器的辅助常开触点并接在SB1启动按钮两端,注意别接合适即可。

两台电动机顺序控制线路_电动机顺序控制的接线方法预警

电动机顺序控制的接线方法:要求接触器KM1动作后接触器KM2才能动作,故将接触器KM1的常开触头串接于接触器KM2的线圈电路中。

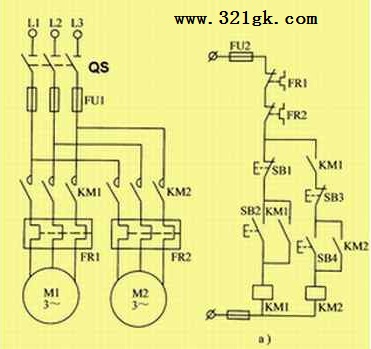

图1 两台电动机顺序起动控制线路图

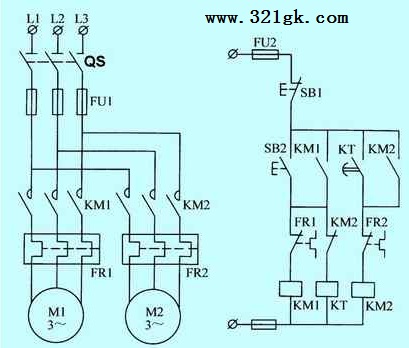

图2  时间继电器控制的顺序起动电路 控制线路工作过程:设电路要求M1启动50秒后,M2启动。
按启动按钮SB2,KM1线圈得电并自锁,KM1主触点闭合,电动机M1接通电源开始转动,同时KT线圈得电。时间继电器开始定时,定时50秒到,时间继电器延时闭合常开触点KT闭合,接触器KM2线圈得电并自锁,KM2主触点闭合,电动机M2接通电源开始转动。同时KM2常闭触点断开,切断KT线圈的电源。 (责任编辑:admin)
