电机两极和四极的区别电动机缺相保护应用实例

电动机的极数是反应电动机转速快慢的重要的关键参数。
电动机的核心部件是定子和转子，定子上面镶嵌的有线圈，线圈在通电以后会产生N和S极磁场，一个N或者一个S就是电动机产生磁场的极数；由一个N极和一个S极就组成了一个极对数。那么二极电机它的极对数是1，四极电机它的极对数是2。那么我们怎么知道电动机的转速是多少呢？
电动机有一个同步转速，它的同步转速就是磁场的交变转速——既电动机的交流电频率乘以时间（秒）除以极对数。
二极电动机的同步转速是50HZ*60S/1=3000转/分钟
同理四极电动机的同步转速是50HZ*60S/2=1500转/分钟
可以一直往下推算电动机转速，电动机的极数都是偶数的，没有奇数的。我们知道异步电动机是靠切割磁力线产生电磁力带动电动机转动的，那么相对电动机的磁场就要有差异，就是转子的速度低于电动机的同步转速的速度，这个速度差我们就叫做电动机的转差率，转差率一般是电动机同步转速的3-5%。
知道了电动机同步转速，我们乘以电动机转差率就是电动机转速了。
异步电动机为感应式的，转子的实际转速都滞后同步转速。
理想转速=频率*60/极对数
实际转速= 理想转速*（1-转差率）
比如说交流电频率为50Hz 极对数为2 转差率为0.04（.096）
2极的电机的同步转速为3000r/min 异步转速2850r/min
4极的电机的同步转速为1500r/min 异步转速1450r/min
6极的电机的同步转速为1000r/min 异步转速960r/min
8极的电机的同步转速为750r/min
异步转速为720r/min

三相异步电动机的缺相运行是指三相供电电源缺少一相或三相绕组有一相从电源断开而造成的一种电动机运行状态，三相异步电动机的绕组烧毁大多数是由于缺相运行造成的。下面，我介绍一个简便方法针对缺相故障进行保护。

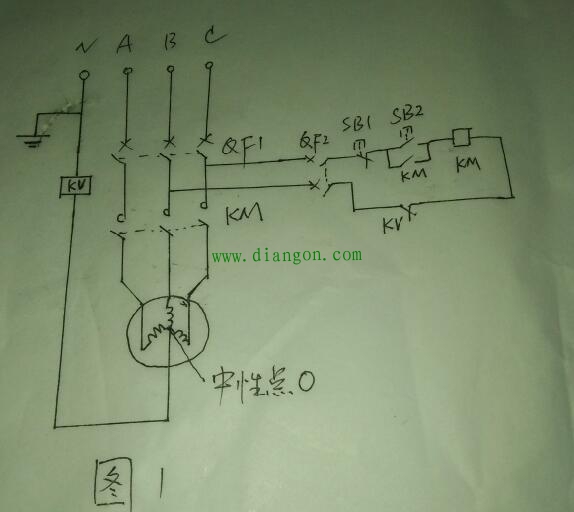

一、对于星形接法电动机，由于三相交流电的失量和为零，其中性点对地电压理论上为零，但实际上三相电压不会绝对平衡，总要相差几伏电压。当电机缺相运行时，由于定子三相电压不平衡，中性点对地的零序电压升高，当电机满负荷运行时，此零序电压可达达25～45伏。此时，可通过串接于电机中性线上的零序电压继电器来对电机进行保护，如图1所示。

电机正常运行时，中性点对地电压较低，Kv不动作。diangon.com电机缺相运行时，中性兰对地电压升高，使Kv动作，它的常闭触点断开而切断KM线圈电源，随即主电路断电。

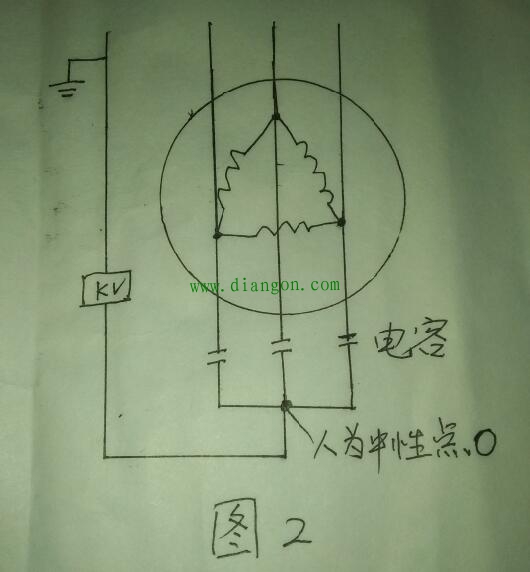

二、对于定子绕组三角形接法的电机，可将星形接法的三只电容器(容量2～4uF为好)接于三角形绕组上，引出人为中性点，如图2所示。

由于实际电路中，中性点对地总有几伏电压，因此可以把电压继电器整定到12～24伏。此外也可使用市场上的小型中间继电器(12或24伏)来代替电压继电器。这样更方便些。
