简单启动停止电路居然多了个接触器?图解

时间:2018-04-24 09:49来源:未知作者:admin 点击: 次

今天去检修一个电动机控制箱，就是一个简单的启动停止电路，打开控制箱一看，跟正常的启动的停止电路不一样，多了一个接触器，并且接触器主触点没接线，辅助常开和线圈都接了

今天去检修一个电动机控制箱，就是一个简单的启动停止电路，打开控制箱一看，跟正常的启动的停止电路不一样，多了一个接触器，并且接触器主触点没接线，辅助常开和线圈都接了线的，说明是跟电路相关的，不是配用件，后来分析下，发现是一个电动机的简单断相保护。原理图如下：

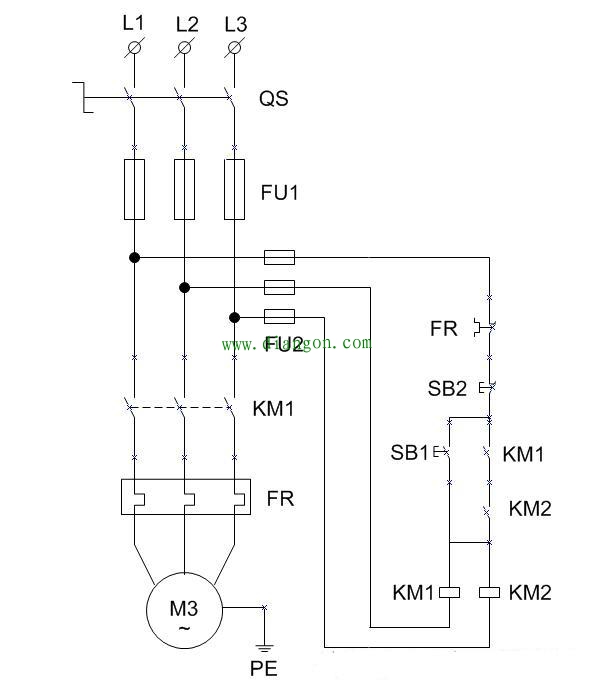

原理图
原理介绍：原来这是一个简单的三相电动机启动停止电路，接触器1与接触器2组合成缺相保护。当任一相缺相的时候，接触器1或者接触器2失电断开，电动机停止转动。
注意：这里缺相保护的是位置只能保护主接触器1前段，所有接触器线圈需要采用380V，3 接触器2容量不必与主接触器1一致，可以远小于主接触器1的容量。
