摇表使用注意事项摇表兆欧表使用方法图解

1、选用摇表电压等级时应注意，对额定电压在500V以上的设备、电机绕组和电力变压器绕组等应选用1000~2500V的摇表; 测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表。
2、为了防止发生人身和设备事故以及得到精确的测量结果，在测量前必须切断电源，并将被测设备充分放电。
3、仪表的接线柱与被测设备间连接的导线，不能用双股绝缘线和绞线，应用单股线分开单独连接，以免因绞线绝缘不良而引起误差。
4、被测对象的表面应清洁、干燥，以减小误差。
5、测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“O”，否则说明摇表有故障，需要检修。
6、测量时，应把摇表放平稳。L端接被测物，E端接地，摇动手柄的速度应由慢逐渐加快，并保持速度在120r/min左右。如果被测设备短路，指针摆到“0”点应立即停止摇动手柄，以免烧坏仪表。
7、测量大电容的电气设备绝缘电阻时，在测定绝缘电阻后，应先将与L接线柱的连线断开，再降速松开摇表手柄，以免被测设备向摇表倒充电而损坏仪表。
8、禁止在有雷电时或邻近高压设备时使用摇表，以免发生危险。
9、测量结束后，应将被测设备充分放电。

摇表兆欧表使用方法图解

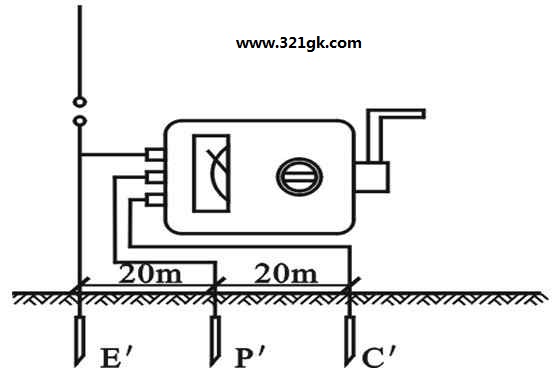

接地电阻测量仪(接地摇表)是用于接地电阻测量的专用仪表。常用的接地电阻测量仪主要有ZC-8型和ZC-29型等几种。 ZC-8型测量仪由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构都装在铝合金铸造的便携式外壳内，由于外形与普通摇表(兆欧表)相似，所以一般又称为接地摇表。（一）测量接地电阻前的准备工作及正确接线接地电阻测量仪仪有三个接线端子和四个接线端子两种，它的附件包括两支接地探测针、三条导线(其中5m长的用于接地板，20m长的用于电位探测针，40m长的用于电流探测针)。测量前做机械调零和短路试验，将接线端子全部短路，慢摇摇把，调整测量标度盘,使指针返回零位，这时指针盘零线、表盘零线大体重合，则说明仪表是好的。按图接好测量线。

接地电阻测量仪

（二）摇测方法1、选择合适的倍率。2、以每分钟120转的速度均匀地摇动仪表的摇把，旋转刻度盘，使指针指向表盘零位。3、读数，接地电阻值为刻度盘读数乘以倍率。（三）使用接地电阻测量仪的注意事项1、二人操作。2、被测量电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线路平行。3、在测量时被测接地极应与设备断开4、接地电阻测量仪不允许做开路试验.

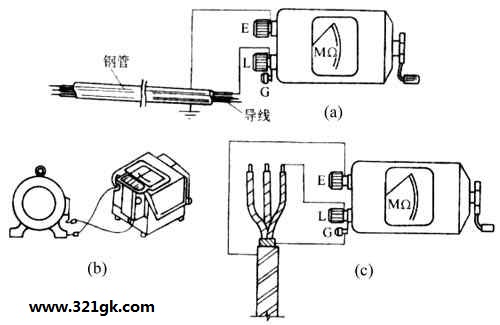

兆欧表用于最常用的绝缘测试，低压电器通常用500V的兆欧表。（a）测量线路的绝缘电阻（b）测量电动机绝缘电阻（c）测量电缆绝缘电阻。其中，图C接线方法为L接导体端；E接铠甲金属体；G接铠甲下层的绝缘层。
1.测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
2.被测物表面要清洁．减少接触电阻，确保测量结果的正确性。
3.测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前．摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障．应检修后再用。
4.兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
5.必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端．但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把．摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数．并且要边摇边读数．不能停下来读数。
6.摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄．以防表内线圈发热损坏。
7.读数完毕．将被测设备放电。放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。 (责任编辑：admin)
