图    钳形电流表结构原理
    1-电流表；2-铁芯；3-磁通；4-手柄；5-二次线圈；6-导体

钳形电流表使用方法图解

钳型电流表其实就是一个电流互感器，工作原来是跟变压器一样的，钳型电流表只是更方便，比如测三相点的时候是通过彼此的相位不一致实现的，但三根线都夹在钳型电流表时为零。

　　钳形电流表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

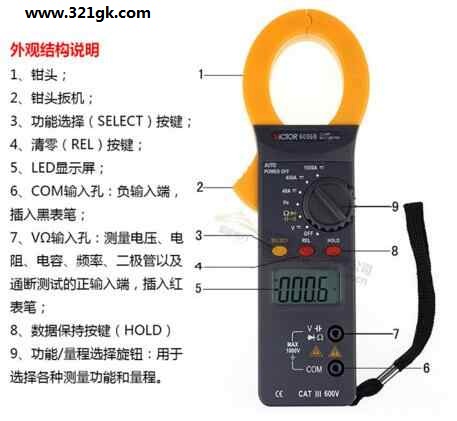

　　1.钳形电流表的结构及原理：
　　钳形电流表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
　　2.钳形电流表的使用方法：
　　(1)测量前务必要将机械调零
　　(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。
　　(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程 / 满偏×匝数
　　(4)测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
　　(5)测量完毕，要将钳形电流表转换开关放在最在量程处。
　　3.钳形电流表使用时注意事项：
　　(1)被测线路的电压要低于 钳表 的额定电压。
　　(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

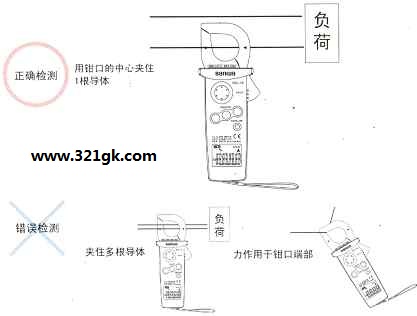

　　(3)钳形电流表的钳口要闭合紧密不能带电换量程。用钳形电流表检测电流时,一定要夹住一根被测导线(电线).夹住两根(平行线)则不能检测电流.另外,使用钳形电流表中心(铁心)检测时,检测误差小.在检查家电产品的耗电量时,使用线路分离器比较方便,有的线路分离器可将检测电流放大10倍,因此1A以下的电流可放大后再检测.用直流钳形电流表检测直流电流(DCA)时,如果电流的流向相反,则显示出负数.可使用该功能检测汽车的蓄电池是充电状态还是放电状态.

[size=18.6667px]真有效值(RMS)的检测

平均值方式的钳形电流表通过交流检测,检测正弦波的平均值,并将放大1.11倍(正弦波交流)之后的值作为有效值显示出来.波形率不同的正弦波以外的波形和歪波也同样放大1.11倍后显示出来,所以会产生指示误差.因此检测正弦波以外的波形和歪波时,请选用可直接测试出真有效值的钳形电流表.
[size=18.6667px]

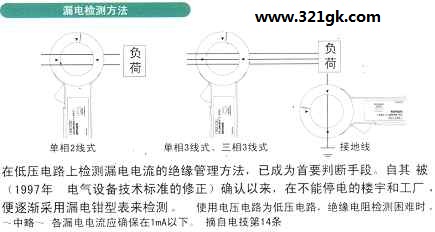

漏电检测

漏电检测与通常的电流检测不同,两根(单相2线式)或三根(单相3线式,三相3线式)要全部夹住。也可夹住接地线进行检测.在低压电路上检测漏电电流的绝缘管理方法,已成为首要的判断手段.
