用二极管档或电阻档都可以的,若用二极管档时用表笔分别去测待测点,若线路板是短路的,会响的,若有的万用表上还有指示灯亮的,或电阻档的话,是短路则万用表的显示为零。
1.万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数等。万用表按显示方式分为指针万用表和数字万用表。
2.直流电压的量测：首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再量测工业电器。把旋钮选到比估计值大的量程 (注意：表盘上的数值均为最大量程，“V-”表示直流电压档，“V～”表示交流电压档，“A”是电流档)，接着把表笔接电源或电源两端;保持接触稳定。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
3.交流电压的量测：表笔插孔与直流电压的量测一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，量测方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
4.电阻的测量：将量程开关拨至Ω 的合适量程，红表笔插入V/Ω 孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示.1.这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
5.用万用表测量电流：首先选择量程，万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程，应根据电路中的电流大小。然后万用表应与被测电路串联。应将电路相应部分断开后，将万用表表笔接在断点的两端。最后正确读数，直流电流档刻度线仍为第二条，如选100mA档时，可用第三行数字，读数后乘10即可。
6.用万用表测量电容：某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。

压力表接头制作方法

本文介绍压力表接头制作及用Ф14×2mm的无缝钢管制作压力表U形弯管、冷凝圈的方法，这是仪表钳工的实用技能，供大家在现场安装压力表时使用。现场仪表的附件很多，大多属于标准加工件，可以采购使用。在此仅介绍用途很广的压力表接头及冷凝圈的制作方法。但有一些企业的压力表就直接安装在阀门上，或安装在固定接头上，这样安装的压力表根本没有调整方向的余地，在安装时为了兼顾压力表表面的方向，只有依靠在仪表接头上缠绕生料带或调整垫片的数量来解决。而有的企业由于对环形弯管的用量不大，采购时买少了不划算，买多了又用不完，如果能自行制作，是很方便的。现介绍制作方法。
1、压力表接头的加工
压力表接头可按图1加工，该接头比较通用，适合大多数弹簧管压力表使用。在使用时一定要放垫片。垫片材质要根据所测量的介质来定，如普通介质、压力又不太高时可用石棉垫片，压力较高用铜垫片，有腐蚀的介质可用铝或四氟垫片。用这样的活接头压力表的表面可以任意改变方向后再上紧。

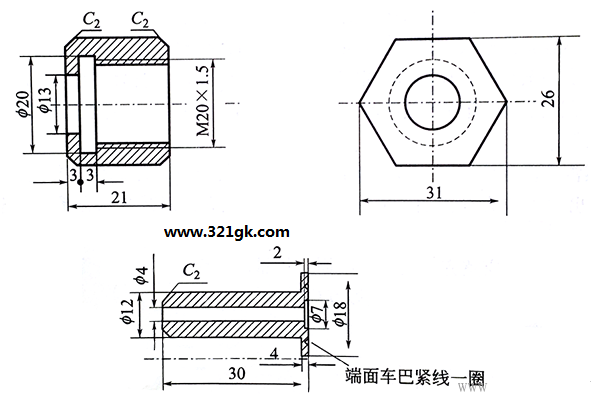

图1 压力表接头加工图
2、环形弯管的制作
测量蒸汽或介质温度超过85℃的场合都应当使用冷凝圈，以保护压力表。常用的冷凝圈如图2所示。自己制作冷凝圈，必须先做一个模具，找一截Ф86的钢管及一小截4分管，都用车床车平整，没有同规格钢管时可用相近的来代替，只是制作出来的圆环与图纸尺寸有点出入，但并不影响使用。再准备一块350mm×250mm左右的钢板，一截40mm×40mm长250mm左右的角钢。按图3焊接成制作模具，焊接大、小两截钢管时，要在钢管的里边焊，这样外面是平整的。把模具固定在台虎钳上，把Ф14×2mm的无缝钢管下好料，就可进行弯制工作了。

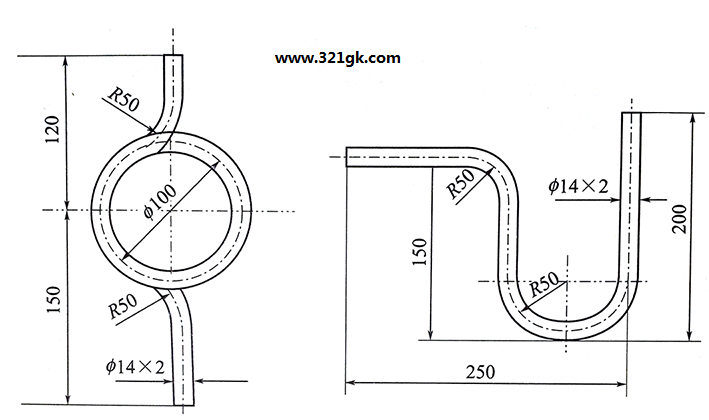

图2 压力表U形弯管和冷凝圈尺寸

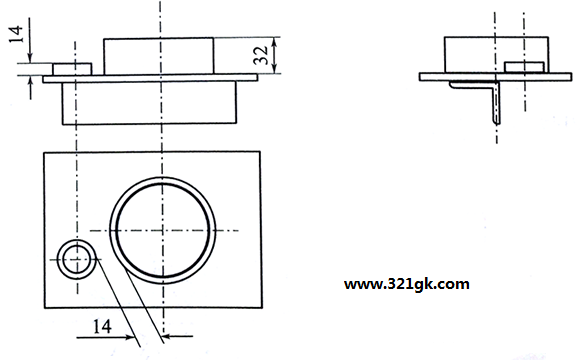

图3 压力表冷凝圈制作模具示意图
①压力表U形弯管的制作
先找一截长度合适的钢管，用来套在Ф14的无缝钢管上，其作用是用来弯管时助力。然后按图4中的1-3步骤进行操作。在弯制过程中，套在Ф14管上的助力管在弯制的时候，可多接近要弯的部位，这样可使作力点处变形，其他部位不变形。弯管时用力要均匀，并要保持平行，不要上、下晃动，随着管子的变形，助力管要慢慢向后退出，先按第1、2步骤弯制出U形弯，再按第3步骤弯制直角弯，最后检查下两个弯的平行度，必要时进行校正。

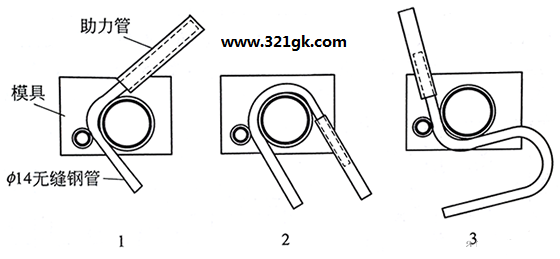

图4 压力表U形弯管制作步骤图
②压力表冷凝圈的制作
仍需要用一截长度合适的钢管套在Ф14的无缝钢管上做助力。然后按图4中的1-4步骤进行操作。操作方法基本同U形弯一样，第1步骤先弯出一个直角弯，然后把其反转一面如步骤2的虚线所示，把助力管套入进行弯制，随着管子的变形，助力管边弯边移动慢慢向后退出，一直弯到第3步骤的环形状，弯曲过程中用力要均匀，但不要保持平行要稍微向下用力，这样弯出来的环形将紧紧靠在一起，比较美观。然后把环形弯取出，反转一面再套回模具，如第4步骤所示，按箭头方向弯制最后一个弯，然后进行平行度的校正，一个环形弯管就制作好了。对于用于垂直管道的环形弯管，可以在下料时把长度考虑好，制作时再弯上一个直角弯就行了。

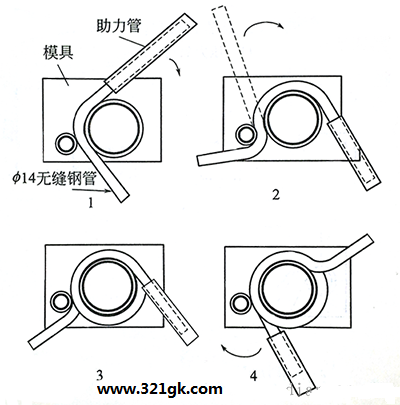

图5 压力表冷凝圈制作示意图
