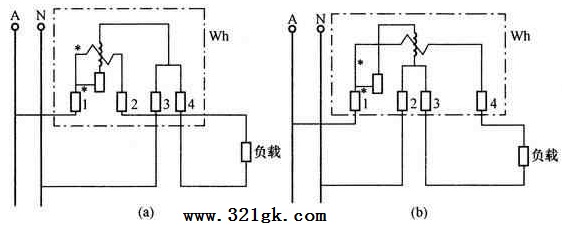

单相电表的两种直接接线电路图电表安装时应注意：

• 检查表罩两个耳朵上所加封的铅印是否完整。电能表装好后，合上隔离开关，开灯检查。
• 能表应安装在干燥、稳固的地方，避免阳光直射， 忌湿、热、霉、烟、尘、砂及腐蚀性气体。位置要装得正，如有明显倾斜，容易造成计度不准、停走或空走等毛病。应安装得髙些，但又要便于抄表。
• 必须按接线图接线，同时注意拧紧螺钉和紧固一下接线盒内的小钩子。

• 接线时一定要按示意图将电表的电路线圈串联在相线上，电压线圈并联在用电设备两端。
• 电表的电流线圈和电压线圈的发电机端必须接在电源的同一极性上。
• 电表安装好后，合上隔离开关，开启用电设备，转盘既从左向右转动（点表示通常有转向指示图标）；关闭用电设备后转盘有时会有轻微转动，但不超过一圈为正常。

居民电表接线方式接线图

单相交流电度表的接线方法。交流电能的测量大多采用感应系电度表。单相电度表有专门的接线盒。接线盒内设有4个端钮。电压和电流线圈在电表出厂时已在接线盒中连好。单相电度表共有4个接线桩，从左至右按1、2、3、4编号，配线时，只需按l、3端接电源，2、4端接负载即可(少数也有l、2端接电源，3、4端接负载的，接线时要参看电表的接线图)。若负载电流很大或电压很高，则应通过电流或电压互感器才能接入电路。接线应按电流互感器的初级与负载串联，次级与电度表的电压线圈并联的原则。
