三相四线制互感器电表怎么接线 三相四线互感器电表接线图

时间:2017-03-30 07:11来源:未知 作者:admin 点击:
三相四线制互感器电表怎么接线-三相四线互感器电表接线图
  所接的电表为三相四线制电表,因一次电流较大,需采用电流互感器。电能表从3个相线上连接了3个电流互感器的次级,从而连结了6个线,再加上原本的3个火线,一共是9个线,加地线是10个线。


  10个线在电表10个接头上的连接方法为:

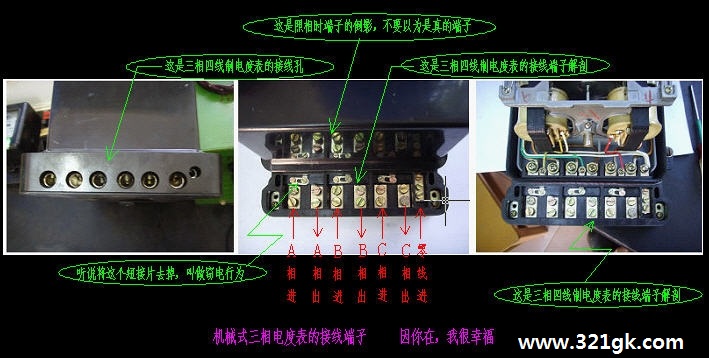

  1、外观法:
  面对电表下部接线端子排,1---9端中有6个接线孔在一条直线上,则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的;1---9端中有3个接线孔在一条直线上,则这3个接线端分别为A、B、C相母线(火线)引来进电表电压线圈的。
  其中1--3端中在一条直线上的两孔接A相电流互感器;4--6端中在一条直线上的两孔接B相电流互感器;7--9端中在一条直线上的两孔接C相电流互感器。
  1--3端中另外一孔接A相相线;4--6端中另外一孔接B相相线;7--9端中另外一孔接C相相线。

  2、测试法:
  用万用表或试灯量测1--3、4--6、7--9中,通者两端分别为A、B、C相的电流线圈,剩余的三孔与第十孔(地线)相通者分别为接A、B、C相的电压线圈。
  3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔,第二个电流互感器(B相)两根线接电表的4、6孔,第三个电流互感器(C相)的两根线接电表的7、9孔,原本从母线上引出的三根火线(A、B、C相)分别接2、5、8孔,地线接第十个孔。但现在就不一定哦,请参照以上两条连接。

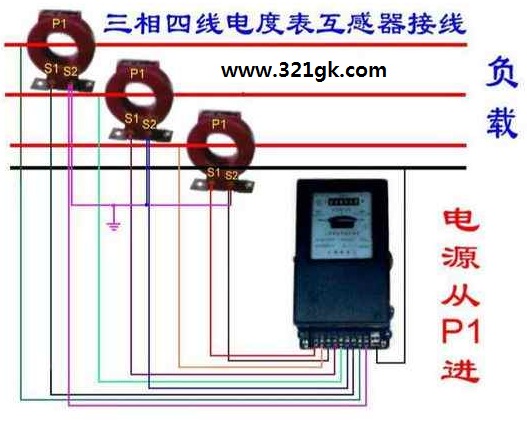

三相四线互感器电表接线图

机械式三相四线制有功电度表的常用接法,如下图:

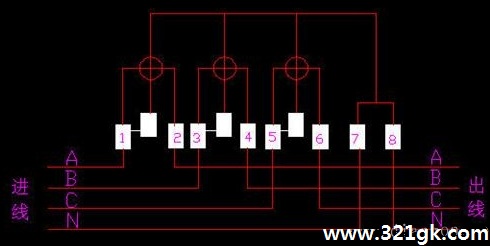

1、直接接入法
如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。

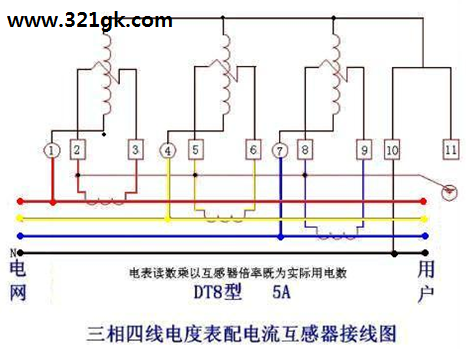

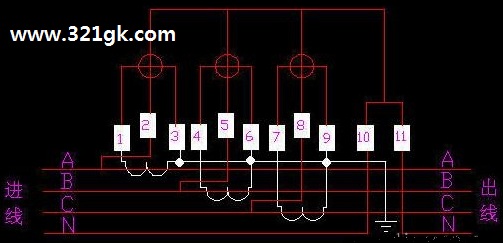

2、经互感器接入法
度表测量大电流的三相电路的用电量时,因为线路流过的电流很大,例如300-500A,不可能采用直接接入法,应使用电流互感器进行电流变换,将大的电流变换成小的电流,即电度表能承受的电流,然后再进行计量。一般来说,电流互感器的二次侧电流都是5A,例如300/5,100/5。


三只互感器安装在断路器负载侧,三相火线从互感器穿过。
互感器和电度表的接线如下:
1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。
3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。
2、5、8为电压接线,依次接A、B、C相电。
10端子接零线。
