测量不同介质和使用环境要选用不同的压力表 压力表量程选择

时间:2018-06-29 09:36来源:未知 作者:admin 点击:
测量较稳定的压力时,最大量程应为测定值的1.5倍;测波动压力时,最大量程应为测定值的2倍。压力表的量程范围要选择恰当,这样可延长仪表使用寿命。 压力表量程的选择: 1. 测量
测量较稳定的压力时,最大量程应为测定值的1.5倍;测波动压力时,最大量程应为测定值的2倍。压力表的量程范围要选择恰当,这样可延长仪表使用寿命。
压力表量程的选择:
1.  测量稳定压力时,最大工作压力不应超过量程的2/3。
2.  测量脉动压力时,最大工作压力不应超过量程的1/2
3.  测量高压时,最大工作压力不应超过量程的3/5
4.为保证测量准确度,最小工作压力应不低于量程的1/3。按以上原则,根据被测最大压力算出一个数值后,从压力表量程系列中选取稍大于该值的数值即为所选量程。

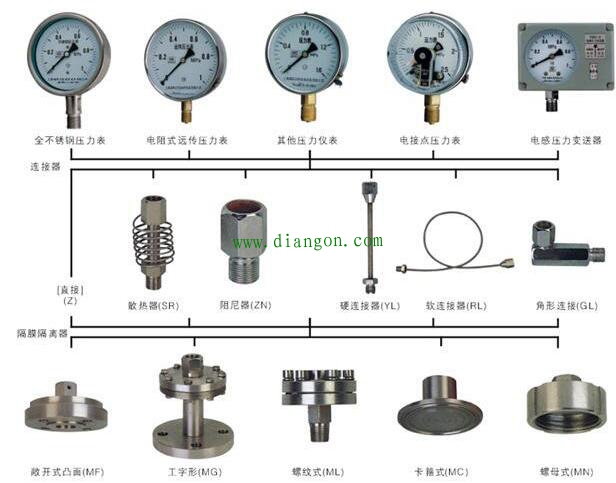

测量不同介质和使用环境要选用不同的压力表
①一般介质,如空气、水、蒸汽、油等,可用Y型普通压力表,其外壳为黑色。通常有轴向压力表、径向压力表、轴向带边和径向带边几种常见类型;
②对某些介质需用专用压力表,如氨类用YA型氨用压力表,其外壳为黄色;氧气用YO氧用压力表,其外壳为天蓝色;氧气压力表、乙炔压力表应严格禁油,万一表内被油沾污时,可用注射器向弹簧管内注入四氯化碳;清洗干净后方能使用。
③对于强腐蚀介质及有腐蚀性气体环境,如稀盐酸、盐酸气等的压力测量,除采用隔离法测量外,也可选择YB系列全不锈钢压力表,但全不锈钢压力表不适用于外界有腐蚀性介质,如氯、硝酸等环境。还可选用YM系列隔膜压力表,其隔膜材料有0Cr7Nil2Mo2(316)、蒙耐尔合金(Cu30Ni70)、哈氏合金(H276C)、钽(Ta)及氟塑料(F4)多种,diangon.com可根据测量介质进行选择,并根据被测介质的要求在其体内充以适当的工作液,如甘油或硅油。此类仪表广泛应用于石油化工,其采用间接测量结构,适用于测量黏度大、易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。隔离膜片有多种材料,以适应各种不同的测量介质。


④有远传要求时可选电阻式远传压力表,该类仪表适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金无腐蚀作用的液体、气体和蒸汽等介质的压力,并能通过仪表内部设置的同步电阻式发送器,将被测压力以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。
⑤在要求报警、联锁的场合可选择电接点压力表,应优先选YXC或YNXC系列产品,它采用磁助式的电接点装置,具有动作稳定可靠、接头功率较大的优点,其在仪表内部设置阻尼装置等措施,显提高了抗介质脉动和机械振动的性能,既増强了使用的可靠性、耐振性,又延长了产品的使用寿命。
⑥微压力测量可选用膜盒压力表,但膜盒压力表只适用测量对铜和铜合金无腐蚀性的气体或液体介质的微小压力。有防爆要求的环境,如需用电接点压力表,应选用防爆型的。对于振动大的场合应选用YN耐振型压力表或船用压力表。
