单相电表进线和出线颠倒接反会怎么样 单相三相四线电表接线?

时间:2017-06-05 08:42来源:未知 作者:admin 点击:
单相电表进线和出线颠倒接反会怎么样-单相电表如何接线?单相家用电表接线图解-单相电表怎么接线?三相四线电表怎么接线?
如果是传统的转盘式电度表,那么表会反转。如果是现在的智能电表,输出会没有电。
转盘式电度表是通过电压线圈与电流线圈产生的旋转磁场来使转盘旋转而实现计数的。如果将进出线反接,电流线圈的电流相位与正接时相差180度,这样产生的旋转磁场与正接时相反,所以电度表会反转。而新型的智能表因输出与输入之间有断电继电器,当输入没有电源时继电器是不会吸合的,故当输入、输出接错时输出不会有电。

单相电表如何接线?单相家用电表接线图解

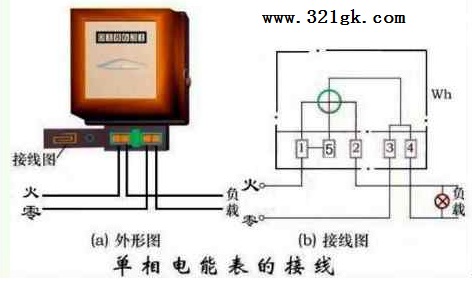

家用单相电度表接线如图:
1、1、3接电源进线。
2、2、4接电源出线。

单相电表如何接线?单相家用电表接线图解

单相电表不走的原因

有可能是电表损坏,看看电表上的红灯是否闪烁。接线没有问题情况下。

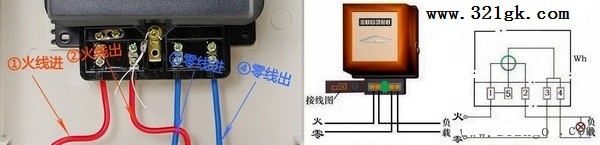

接线1火线进,2火线出,3零线进,4零线出。

单相电表怎么接线?三相四线电表怎么接线?

电表的接线形式很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经过电流互感器和电压互感器接线的。但是总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。
单相电表接线图

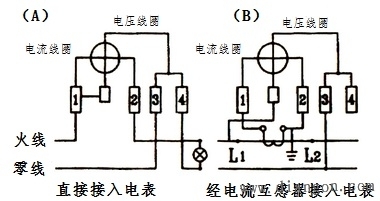

单相电表的接线相对简单明了。在低电压小电流线路中,电表可直接接在线路上,如图(A)所示。电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图,对于低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连,如图(B)所示。国产DD862系列单相电表。

三相电表接线图三相电表有三相三线有功电表和三相四线有功电表之分。
  • 三相三线有功电表的接线:三相三线有功电表(机械表)有两个驱动部件组成,两个铝盘固定在一个转轴上,称二元件电表。对外共有8个接线端。其接线图如右图所示,(a)为直接接入,(b)为经过电流互感器接入的接线方法;

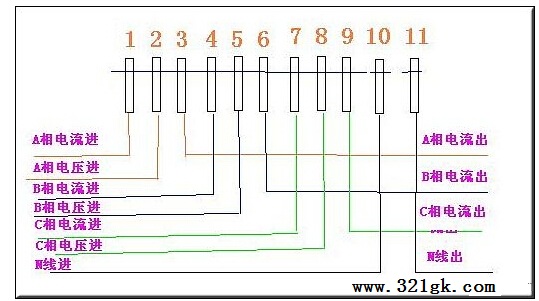

  • 三相四线有功电表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端,此电表常用在动力和照明混合的供电电路。接线图如下:

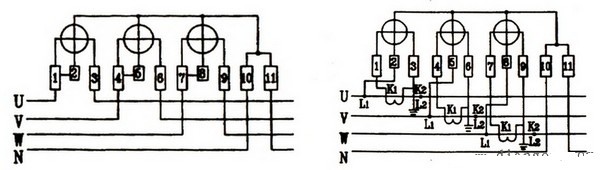

上图(左)为三相四线有功电表直接接入,火线U、V、W分别接在1、4、7端,3、6、9端接负载,零线接10号端,11号端接负载另一端。

上图(右)为三相四线有功电表经电流互感器接入,火线U、V、W分别接电流互感器一次侧首端L1,一次侧末端L2端接负载,电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2,电表2、5、8端分别接电流互感器一次侧L1端,其连片应拆下。为保证安全,电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示,大家注意电流互感器与电表的接线。

不带电流互感器的三相四线电表接线图

带电流互感器的三相四线电表接线图
