三相电度表怎样读数 三相四线电表选型 电表报警会不会导致跳闸

时间:2017-05-27 08:07来源:未知 作者:admin 点击:
三相电度表怎样读数-三相四线电表选型-电表报警会不会导致跳闸?三相四线电表接线图
没有互感器电表直接读数也就是这次表上的数字减去抄表数,有电流互感器的电表再乘电流互感器的变比与电压互感器的变比。
(本次表底数-上次表底数)*电流互感器的变比*电压互感器的变比 例如:电流互感器的变比是100/5=20,电压互感器的变比是10000/100=100 本次表底数为20,上次表底数为10,则本次电量数为=(20-10)*20*100=20000 (kw.h)

三相四线电表选型

三相四线电度表额定电流有5、10、25、40及80A等。长时间允许通过的最大额定电流一般可为额定电流的1.5倍。
选择电度表时要注意其额定电流和额定电压。电度表的额定电流应大于或等于线路的计算电流,否则准确度变低,缩短寿命。电度表还不允许使用在负荷经常低于额定值5%以下的电路中使用,因为它不能正确计量出所耗电的电能。
当现有电度表额定电流不能满足线路的大电流时,则应经一定电流比的电流互感器,将大电流变为小于5A的小电流,再接入5A电度表。计算耗电电能时,5A电度表耗电度数乘以所选用的电流互感器的电流比,即为实际耗用的电能的度数。

电表报警会不会导致跳闸?

会跳闸。
当电流超过额定值时它就会因为受热、变形,因此产生一个作用力触动内部的弹簧引起跳闸,起到保护作用。
如果电表负荷处于饱和状态,空气开关的接线端子也有可能松动,这两种因素造成其长期发热而无法恢复常态;因此也无法恢复应有的功能。
在有漏电保护器的情况下,短路了,会自动跳闸,以保护电源。
电表应该有复位,复一下位就好了。

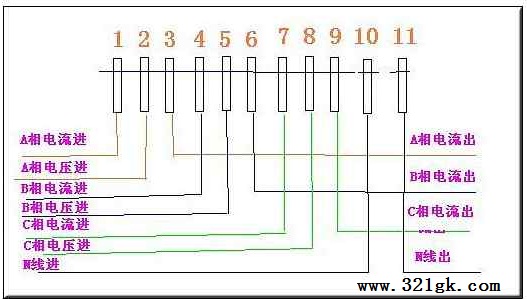

三相四线电表接线图

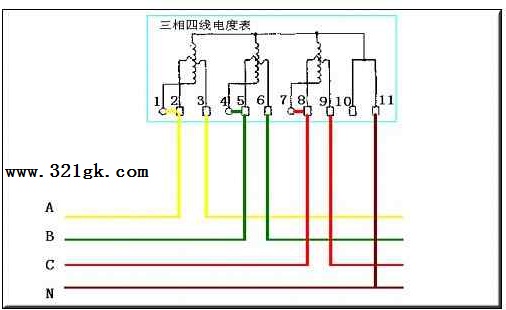

不带电流互感器的三相四线电表接线图
