三相电表可以单相用吗 三相多功能电表怎么接

时间:2017-04-28 15:56来源:未知 作者:admin 点击:
三相电表可以单相用吗-三相多功能电表怎么接
三相电表分为三相三线和三相四线,如果是三相三线的不可以,因为三线三线接得三根都是火线,而单相电是一火一零。三相四线的就可以,三相四线有三根火线一根零线,单独使用一相也是不影响准确度的。
三相电表简介:电器仪表的统称,用来测量电压、电流、电功率等。
三相电表的工作原理:
三相四线有功、无功电度表该电磁元件为分离式结构,电压机芯采用整冲制的封闭型样片机芯,转动系统经过静平衡较准,其轴承是带有防震弹簧的双宝石结构,阻尼元件采用铝钴34磁钢,并用热磁合金片捉温度补偿。电度表由电压,电流元件合成产生-移进磁场,使圆盘在其作用下转动,圆盘转速正比可负载电流的大小,达到计量电能的目的。

三相多功能电表怎么接

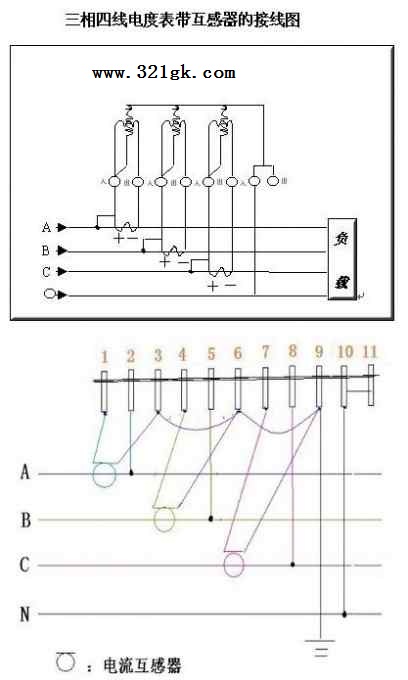

三相四线电表接线图。
1、4、7接电流互感器二次侧S1端,即电流进线端;
3、6、9接电流互感器二次侧S2端,即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

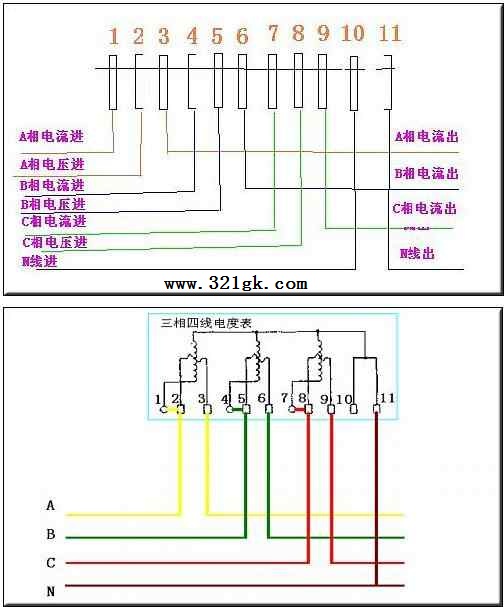

不带电流互感器的三相四线电表接线图
