万用表测电机好坏-指针万用表数字万用表使用方法及注意事项

时间:2017-03-02 09:22来源:未知 作者:admin 点击:
万用表测电机好坏-指针万用表和数字万用表使用方法及使用注意事项
单相电机,一支表笔接地,另一支分别测量电机启动,运行,公共绕组,阻值应无穷大或接近无穷大,没有阻值或阻值很小,表示电机已坏。然后分别测量三绕组阻值,启动绕组等于运行和公共绕组阻值之和,三相电机与单相电机测量方法相同,不同的是三相电机三绕组阻值相同。
万用表检测电机的方法其实很简单。也就是霍耳传感器的供电及信号线与电机的三条相线绕阻是绝缘的,电阻很大,当电机有进水时,它们之间的绝缘电阻就变小了。因此用万用表的高电阻档就能很方便的测量出电机是否进水。万用表检测电机的方法其实很简单。也就是霍耳传感器的供电及信号线与电机的三条相线绕阻是绝缘的,电阻很大,当电机有进水时,它们之间的绝缘电阻就变小了。因此用万用表的高电阻档就能很方便的测量出电机是否进水。注意以下几点:数值仅供参考企业,会因为进水的程度大小,及进水的时间长短不同而不同。当测不出数值时,即超量程显示时,则表示电机没有进水。另外应当注意的是,当电机引线。
   用万用表测电机不太可靠,还是用摇表。
   用万用表测量电机的三个绕组的阻值是否一致。

指针万用表和数字万用表使用方法及使用注意事项

万用表可用来测量直流电压、直流电流、交流电压、电阻等,有的万用表还可以测量交流电流、分贝、功率、电感、电容、晶体管参数等。万用表有指针万用表和数字万用表两种。指针万用表结构简单、价格低。数字万用表是在指针万用表的基础上发展起来的,其使用简单。本文介绍万用表使用及使用注意事项。

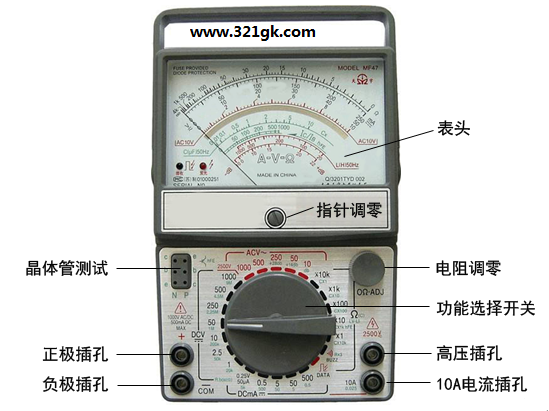

指针式万用表的使用方法
1、指针万用表使用准备
指针万用表应平放在工作位置,使用前应先检查指针是否指在最左端零处,否则可用小旋具(小螺丝刀)旋动表盘中心调节螺钉,使指针指零。测量前先检查测试表笔插的位置,红表笔应接红色“+”插口,黑表笔应接黑色“-”插口。
将量程转换开关旋至对应量程。有两个旋钮开关的表,先旋动项目选择开关于所测项目挡,再旋动量程选择开关于合适量程。
测量电阻时,将量程转换开关旋至欲测的欧姆挡,短接两表笔,指针应偏至刻度线的零位,如不在零位,可调节零位旋钮使指针指零。


2、指针万用表使用注意事项
①使用万用表要养成一个好习惯,就是每次测量前再看一眼挡位放置是否正确。养成了这样的习惯,烧表的机率将大大降低。
②选用量程应尽量使指针指示在满刻度的三分之二附近,读数比较准确。如果不知道被测电压、电流的大小,应选择大量程挡,然后根据读数大小,重新调整量程,使读数准确。
③测量电阻时,改变量程挡后都要重新调零,读数才能准确。如果调不到零位时,说明表内电池电压已不足,应更换电池了。
④在线测量电阻时,应切断电源进行操作,还要注意有无其他元件与被测电阻形成并联电路,必要时可将电阻从电路中焊开一端,再测量。对有电解电容器的电路,要将电容器放完电后再测量。
⑤使用万用表时要养成手不要触碰表笔金属部分的习惯,以防电击事故。同时,在测量电阻时如手触碰表笔金属部分会影响读数。
⑥测量直流电压时红笔接“+”,黑笔接“-”,以防止极性反接使表针逆向偏转而损坏表针。在不知正负极性的情况下,可先拨至大量程挡,用表笔快速触碰被测点,观察指针摆动方向来判定正确极性。特别不能误用mA挡或电阻挡测量电压,否则会烧坏仪表。
⑦测量电流时,绝对不可将两表笔跨接在电源上,以免烧坏表头。一般万用表只能测量直流电流,不能测量交流电流。
⑧表用完后,应将量程开关置于电压最高挡,对于有短接或断开挡的万用表,则应放至相应挡位,以防他人拿用时不注意而损坏仪表。

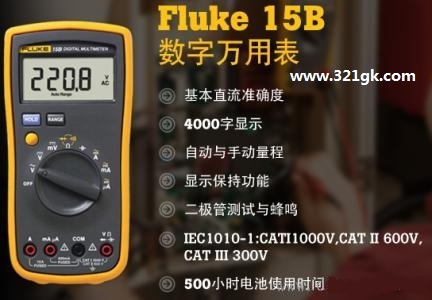

数字式万用表的使用方法
1、数字万用表使用准备
使用数字万用表之前,要熟悉电源开关、量程开关、插孔、特殊插孔(如hFE插口,Cx插孔等)、旋钮的作用,更换电池和熔丝管的方法。了解仪表过载显示符号、极性显示符号等。由于数字万用表的输入阻抗较高,在两表笔开路时,受外部干扰信号的影响,可能会显示有变化规律的数字,属正常现象。
数字万用表虽然有过压、过流保护,但还是要防止误操作而损坏仪表。每次测量之前,应对量程开关的位置进行检查,无误后才能进行测量。对于自动选择量程的数字万用表,也要注意项目开关及输入插孔不能放错了。


2、数字万用表使用注意事项
①无法预知被测电压或电流的大小时,应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。测量完毕,要将量程开关旋到最高电压挡,并关闭电源。
②数字万用表由于有自动转换极性的功能,测直流电压时可不考虑正、负极。但如果误用交流电压挡去测量直流电压、误用直流电压挡去测量交流电压,将显示溢出符号。
③测交流电压时,应当用黑表笔接模拟地COM,并应接被测电压的低电位端,如信号源的公共端或机壳,以减少测量误差。
④严禁在测高压或大电流时旋动量程开关,以防止产生电弧、烧毁开关触点。测量较高电压时应单手操作,即先把黑表笔固定在被测电路的公共端,然后手持红表笔去接触测试点,以保证安全。
⑤大多数字万用表最低电压挡的量程为200mV或400mV,电压分辨力为0.lmV。当被测电压小于2mV时,测量误差会增大,尤其在测量热电偶的热电势时要引起注意。
⑥数字万用表直流电压挡的输入电阻较高,一般为10MΩ,测量较高内阻信号电压时,其测量误差很小,可忽略不计。但是如果测量输入电阻大于10MΩ的信号时(如场效应管输入端),就要考虑输入电阻的影响了。输入电阻的旁路作用,改变了原来电路的工作状态,会引起较大的测量误差。
⑦测量电流时,如果电源内阻和负载电阻都很小,应尽量选择较大的电流量程来降低分流电阻值,减小分流电阻上的压降,提高测量准确度。
⑧在电阻挡、二极管挡、测试通断性时,红表笔是带正电,黑表笔是带负电,这与指针万用表正好相反。指针万用表的电阻挡、红表笔接表内电池的负极,所以带负电黑表笔接电池正极,因此带正电。测量晶体管、电解电容器等有极性的元器件时,必须注意两表笔的极性。
⑨由于各电阻挡的最大测试电流不相等,量程越低,电流越大。使用不同的电阻挡测量同一个非线性元件时,测出的电阻值会有差异,这是正常现象。电阻挡所能提供的测试电流很小,所以不能用数字万用表的电阻挡测试晶体管。
测量电路板上的在线元件时,要考虑与其并联的其他元件的影响。必要时可焊下被测元件的一端进行测量,对晶体三极管需焊开两个电极才能进行检测。测量电阻时,两手应持表笔的绝缘杆,以免人体等效电阻并联引入的测量误差。
万用表型号多,结构各异,使用方法也有差异,但只要了解使用基本常识后,再结合相关万用表的说明书,就可以使用各型万用表了。
