数字电压表的使用方法-电压表接线怎么接

时间:2017-03-05 11:32来源:未知 作者:admin 点击:
数字电压表的使用方法-电压表接线怎么接
数字电压表的一个最根本的功效就是丈量电压。典范的直流电压源就是电池,比方说汽车用的电池。交换电压平日由发电机发生。最罕见的交换电压源就是家中墙上的插座。一些安装将交换改变为直流。比方,象电视、音响、录像机、盘算机等电子装备,经由过程插在墙上的插座上的整流器,来把交换改变为直流。直流电压是这些数字电压表装备所需的电源。
    测试电压,平日是处理电路成绩时第一步要做的任务。假如不电压或电压过低、过高,在进一步检讨之前,起首要处理电源成绩。
    交换电压的波形可能是正弦(正弦波)或非正弦(锯齿波、方波等)。很多数字多用表能够表现交换电压的“rms”(无效值)。无效值就是交换电压等效于直流电压的值。
    很多的表有“均匀值”(average responding)的功效,当输入一个纯粹弦波时它能够给出无效值。这种表不克不及精确的丈量非正弦波的无效值。存在真无效值功效(true-rms)的数字多用表能够准确的丈量非正弦波的真无效值。
    波峰因数(crest factor)是旌旗灯号的峰值与无效值的比值。
    数字多用表丈量交换电压的才能由被测旌旗灯号的频率限度。年夜少数数字多用表能够准确丈量50赫兹到500赫兹的交换电压。但数字多用表的交换丈量带宽可到多少百千赫兹。对交换电压跟电流来说,其频率范畴应与数字多用表规格书分歧。
    怎样丈量电压
    1、  抉择所需的挡位与量程
    2、  将黑表笔拔出COM口。将红表笔拔出电压输入插口
    3、  将表笔头跨接在负载或电源两头(并在电路上)
    4、  观察读数,并确认单元
    注:为了准确读出直流电压的极性(±),将白色表笔接电路正极,玄色表笔接负极或电路地。假如用相反的接法,有主动更换极性功效的数字多用表会表现负号来唆使负的极性。假如是模仿表,你就要冒破坏表的伤害。
    注:1/1000V=1mV
         1000V=1kV
    高压探头可用在电视机、录像机的维修中。可蒙受40kV的高压。
    留神:这些探头不克不及用在高压同时随同着高能量的电力方面。因而,这些探头只能在低能方面利用。

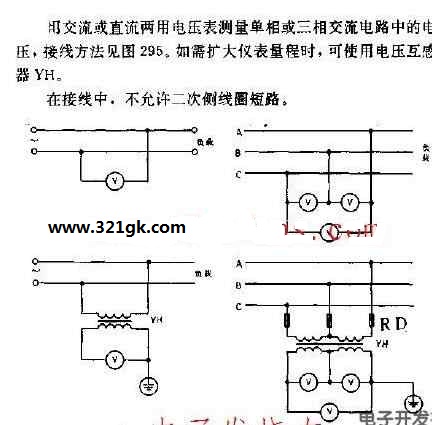

电压表接线怎么接

电压表分交流表直流表两种,交流表不分正负,直流表分正极和负极,被测电压的正极接电压表的正极,负极接电压表的负极。
