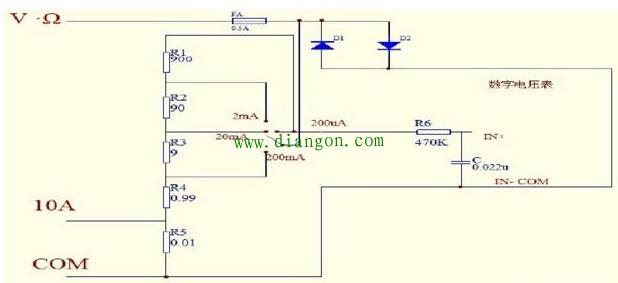

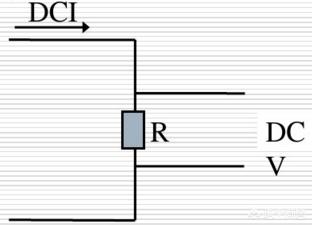

以上只是基本原理，具体实现，还有考虑待测电流的大小，把它分成不同的档位，同时考及过流保护，具体实用电路如下：

实用电路中分成了200uA、2mA、20mA、200mA、10A等档位，不同档位所串联的采样电阻值不相同，原则是小电流档位采样电阻值大，大电流档位采样电阻值小。采样电阻的大小会对待测电路的电流产生一定的影响，实际使用要估算电流的大小，选取适合的档位才能减小测量的误差。考虑到使用者可能会接错档位，发生过流烧毁采样电阻，设计中加入了二极管D1和D2和采样电阻并联，采样电阻电流过大时，电压升高，当电压高压二极管导通电压时，二极管导通分流采样电阻的电流，防止电流过大烧毁采样电阻。另外为了提高抗干扰能力，电压检测端加了470K的电阻和0.22uF的电容组成低通滤波器滤除干扰源。

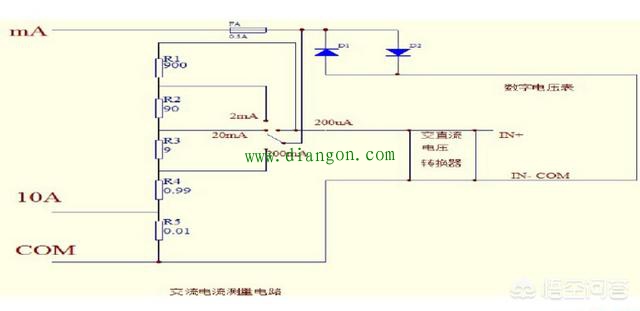

交流档的电流测量方法和直流档的方法类似，只是把低通滤波器换成了交直流转换器，其它没有变化
