兆欧表主要用来测量电气设备的绝缘阻值,一般电气设备绝缘阻值非常大,超过了万用表的量程,所以用到兆欧表。 兆欧表的接线和使用方法: 兆欧表走三个接线柱,上面分别标有线路
兆欧表主要用来测量电气设备的绝缘阻值,一般电气设备绝缘阻值非常大,超过了万用表的量程,所以用到兆欧表。
兆欧表的接线和使用方法:

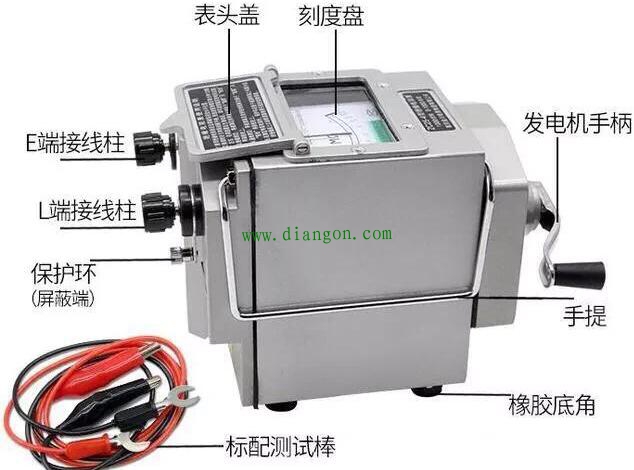

兆欧表走三个接线柱,上面分别标有线路(L)、接地(E)和屏蔽或保护环(G)。
电缆绝缘电阻的测量:将兆欧表接线柱E接电缆的外壳,接线柱G接电缆线芯与外壳的绝缘层上,接线柱L接电缆线芯,摇动兆欧表的手柄,一般转速120r/min,可以测量电缆线芯与电缆外壳的绝缘电阻值。

   万用表都一样的,不只MF47!用电阻档(欧姆Ω),先两表笔短接,看表针否回到0刻度,如针不动,表笔线断或插接没好,可拔下一表笔,用表上的表笔端插到空除笔孔中,检测那根表笔线断,直到两表笔短接指针回零!
    万用表调到欧姆Ω档,直接测同一根导线两端电阻即可,电阻大说明导线不通。电阻小于一欧姆说明是通的。如果是多芯电缆,可以把任意一端导线并联,先测量各个导线通不通,再分开各个导线(两端导线都不连接)测量是否短路就行了。
    表笔一端接待查导线一头,另一表笔去接导线另一端,看表针回0否,回0没断,表针不动线断了!如线距太长会有一定阻值,针不回零是正常的!直观就是表笔接线两端看表针,表针大幅摆动停在某一刻度!如是线埋在墙里,可将待查任两线头扭接在一起,然后依此去测另两个线头即可查出线断否!
