数字万用表各种附件和术语表及特殊功能

时间:2018-05-31 09:47来源:未知 作者:admin 点击:

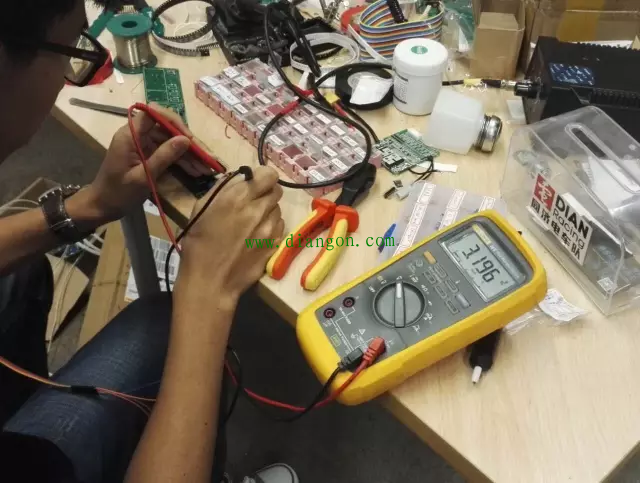

对数字式万用表的一个十分重要的要求是,它要能够使用各种各样的 附件 。很多附件可增加数字式万用表的测量范围和用途,同时让测量变得更容易。 高压探头和电流探头可按比例将

对数字式万用表的一个十分重要的要求是,它要能够使用各种各样的附件。很多附件可增加数字式万用表的测量范围和用途,同时让测量变得更容易。



高压探头和电流探头可按比例将高电压和大电流缩小到数字式万用表可以安全测量的大小。温度探头可将数字式万用表转变为便利的数字式温度计。 RF探头可用于测量高频电压。



另外,各种测试线、测试探头来日测试夹有助于方便地将数字式万用表与电路相连。软携带包和硬携带箱可为数字式万用表提供保护,并方便地将附件与数字式万用表一起存放。





术语

1.分辨率,字数和位

分辨率是指万用表进行测量时对小信号的分辨能力。 知道万用表的分辨率,就可以确定它是否能观察到被测信号的很小变化。 例如,如果数字式万用表在 4V量程上的分辨率为 1mV,说明它可在读取 1V时观察到 1mV (1/1000 V)的变化。

如果您必须测量最小 1/4 英寸(或 1毫米)的长度,那么您不会购买最小刻度为 1 英寸(或 1 厘米)的尺子。 若正常温度是 98.6 华氏度,那么仅能测量整度数的温度计没有太大用处。 您需要一支分辨率为 0.1 度的温度计。

“位“和”字“这两个词用于描述万用表的分辨率。可以按数字式万用表显示的字数或位数对它们进行分组。

一块3?位万用表可显示三个整位(0到9) 以及一个 “半位” (仅显示一个“1” 或留为空白)。diangon.com一块3?位万用表的显示分辨率高这 1,999 字。 一块 4?位万用表的显示分辨率高达19,999 字。 与“位“相比,使用“字”可以更精确地描述万用表的先辨率。 现在的3?位万用表的分辨率可能高达3,200、 4,000 或 6,000 字。

对于某些测量,3,200 字万用表可提供更佳分辨率。例如,如果要测量 200V 或更高电压,那么一块 1,999 字万用表不能测量到 0.1V。而一块 3,200 万用表可在测量高达 320V的电压时显示到 0.1V。 在超过 320V电压之前,此分辨率与更昂贵的 20,000 字万用表的分辨率相同。

2.准确度

准确度就是在特定运行条件下产生的最大允许误差。 换言之,准确度表示数字式万用表显示的测 量值与被测信号的实际值的接近程度。

数字式万用表的准确度通常用读数的百分比表示。准确度为读数的 1% 表示,如果显示的读数是100V,则电压实际值可能是 99V和 101V 之间的任何数值。

技术参数可能还包括加到基本准确度参数上的一个位范围。 该范围表示显示值最右端的数字可能 变化的字数。 这样,上例中的准确度可表示为 “±(1 %+2)” 。 因此,若显示读数为 100V,则实际电压值将介于 98.8V 和 101.2V 之间。

模拟式万用表的参数由满刻度误差决定,而不是由显示读数的百分比决定。模拟式万用表的典型准确度为满刻度的 ±2%或±3%。在 1/10 满刻度处,准确度变为读数的 20%或 30%。数字式万用表的典型基本准确度基于读数的 ±(0.7%+1)与 ±(0.1%+ 1)之间或更佳。

3.欧姆定律

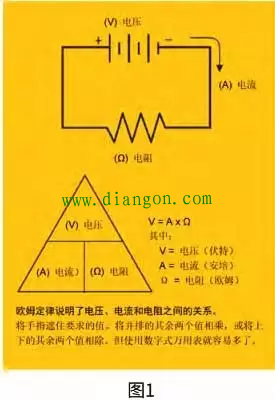

任何电路的电压、 电流和电阻都可使用欧姆定律来计算,该定律表述为 “电压等于电流与电阻的乘积” (请见图 1)。因此,若该公式中的任意两个值已知,就可以求出第三个值。



数字式万用表利用欧姆定律来直接测量和显示电阻、 电流或电压。 下面介绍了如何使用数字式万用表方便地测量所需参数。

4.数字和模拟显示

数字显示具有很高准确度和分辨率,可针对每个测量值显示三位或更多位。

模拟指针显示准确度不太高,有效分辨率也较低,因为必须估计两条刻度线间的值。

条形图可像模拟指针那样显示信号的变化和趋势,但与指针相比更持久且更不易损坏。

精准度

数字式万用表显示的测量值与被测信号实际值的接近程度。 用读数的百分比或满刻度的百分比表示。

模拟式量表 利用指针移动来显示被测信号值的仪表。用户根据指针在刻度上的位置来判断读数。

指示符

平均值晌应数字式

万用表

用于标识所选量程或功能的符号。

可精确测量正弦波信号、 并能以较低准确度测量非正弦波信号的数字式万用表。

字 用于规定数字式万用表分辨率的数字。

分流器

数字式万用表 (DMM)

数字式万用表中测量电流用的低阻值电阻器。 数字式万用表利用欧姆定律测量分流器两端的电压降,并计算出电流值。

用数字来显示被测信号值的仪表。 与模拟式万用表相比,数字式万用表的耐用性和分辨率更高,且准确度要高得多。

非正弦波形 失真的波形,如脉冲串、 方波、 三角波、 锯齿波和尖脉冲。

分辨率 能够显示测量值的微小变化的能力。

rms 交流波形的等效直流值。

正弦波形

真有效值数字式

万用表

无失真的纯正弦波。

可精确测量正弦和非正弦波形的数字式万用表。



万用表特殊功能

下面是可让数字式万用表的使用更容易的-些特性与功能。

指示符显示出正在进行的测量(电压、电阻等)

触摸保持(Touch Hold)功能将显示冻结在稳定读数上,这样您就可以用双手进行测量,随后再查看结果。

单开关操作,便于选择测量功能

过载保护功能可防止对万用寝和电路造成破坏,同时为用户提供保妒。

专用的高能熔断嚣在电流测量和过载期间为用户和万用者提供额外保护。

自动量程变换功能可正确选择正确量程。通过手动量程切换,可以锁定到特定量程以重复进行测量。

自动极性变换功能用负号来指示负读数,即使测试线的极性接反,页不会损坏万用表。

低电池电量指示符。
