互感器怎样看倍数 保证高压互感器正常运行的预防措施和建议

时间:2017-03-27 10:47来源:未知 作者:admin 点击:
互感器怎样看倍数-保证高压互感器正常运行的预防措施和建议
互感器怎样看倍数

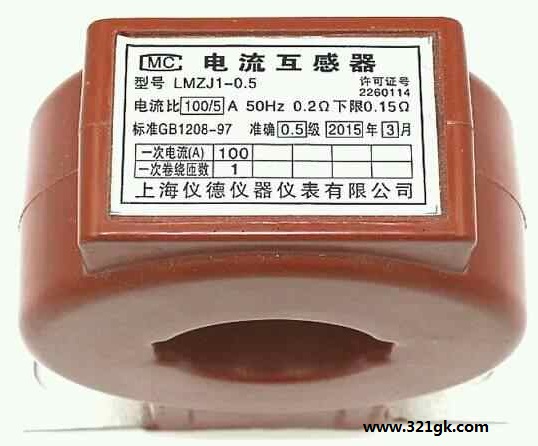

这是一个低压电流互感器,电流比为100/5A,即变比为100÷5=20(倍),使用方法是将电源线(其中一相)穿入中间的孔内,穿一次就可以了(即:穿一匝),穿入的导线载流能力要为120A左右。电量计算时,将电表的示数×互感器的变比就是实际的用电量了。


保证高压互感器正常运行的预防措施和建议

1.将高压电压互感器纳入寿命管理,高压电压互感器的质量保证期和牵引变压器应该是平等的,不能按照其他组件简单的对待。对高压互感器进行压力释放阀普查整治,呼吸器硅胶罐和安装油位、支管、连线及箱体等进行一次记名检查整治。同时对高电压互感器油样品进行色谱分析和理化分析,并测量互感器绕组直流电阻和对地绝缘。分析数据,根据普查结果进行处理。对检测指标不符合的部分数据应对比上一次检测数据的结果进行全面检查,对不更新处理的应加强控制;

  2.高压互感器接地短路且无接地保护措施时,需通过变电站倒闸操作后用断路器跳闸来进行保护,但会导致电网暂时停电。变电站所采用的并非过流保护,而是阻抗保护。当线路因接而保护动作使变电站断路器跳闸,断路器会自动重合闸一次,如线路瞬间接地后接地点消除,则断路器重合闸成功,如果接地点并没有消除,断路器会再次跳闸,电力线路在电压下降的情况下,断路器重合闸成功后,由于电网与受电线路接触的瞬间,强大的短路电流通过空气等介质在相间拉弧放电使电网烧损;

  3.高压互感器结构是油浸式的,线圈的材料则是漆包线,变压器绕组和绝缘结构的绝缘纸不同,在绝缘油过热放电溶解气体含量和色谱分析有相似的地方,却又有明显的差别,如高压产品一般都不具备过热的特征,如果高压互感器没有发生故障,也就无法判断故障,因为过载或过流引起发热会分解绝缘油产生一定含量的气体。很多情况下气体含量会超过上限值,但涉及到放电故障时就必须马上对其进行试验及检测;

  4.加强互感器备品备件管理方式和维修,在进行小修或者大修时,高压互感器的一、二绕组直流电阻检测,绝缘检测以及油化验、色谱分析检测;都应参照对应的试验规程进行验证,相关职能部门和各部门都应严格的对高压互感器的检修进行查监和督检。 (责任编辑:admin)
