电度表电流互感器如何接线端子
　　电流互感器接线：
　　1.确定负载的电流方向。以市电为正，流向设备负载。
　　2.识的电流方向与实际情况一致将互感器套接在对应的回路上。保证互感器穿线方向一致。
　　3.互感器上的Ia（S1）端口，Ib（S1)端口,Ic（S1）端口分别用1.5平方电源线接入电度表的1端口、3端口和5端口。分别将1、2，4、5，7、8号端间的连片拆开，基本接线是1接A相电流互感器S1、3接A相电流互感器S2、2接A相电源；4、6号端分别接B相电流互感器S1、S2，5接B相电源；7、9号端则分别接C相电流互感器的S1、S2，8接C相电源；10接零线。
　　电流互感器（current transformer，简称CT），其原理是依据电磁感应原理，由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器符号字母_电流互感器符号图画法

电流互感器型号：
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序
接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG
第五数字：电压等级产品序号。
　　对于两个二次绕组的电流互感器，一般一个绕组精度较高用于测量或计量，一个绕组是P级精度的，用于保护；有三个二次绕组的电流互感器，一般一个绕组精度最高用于计量，一个绕组精度次之用于测量或控制，一个绕组是P级精度的，用于保护；或者一个绕组用于计量，二个绕组是P级精度的，都用于保护。

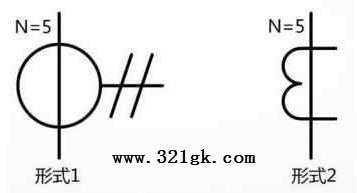

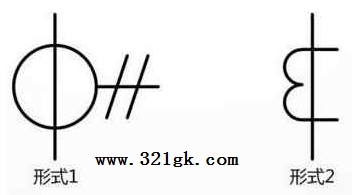

　　在一次系统图和需要描述二次连接的原理图中，电流互感器符号表述方式不同。如下图所示，形式1适用于一次系统图，形式2适用于二次原理图。

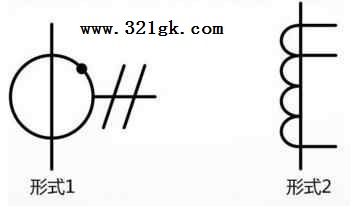

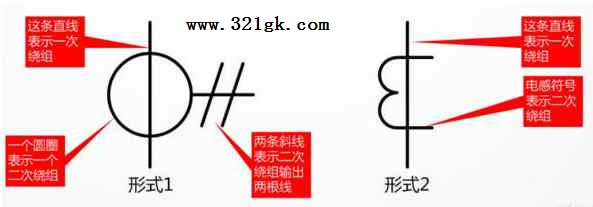

图1　电流互感器符号详解

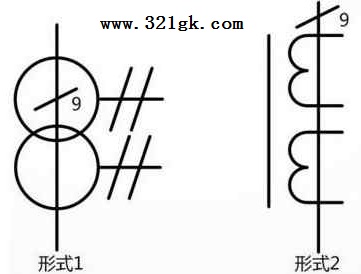

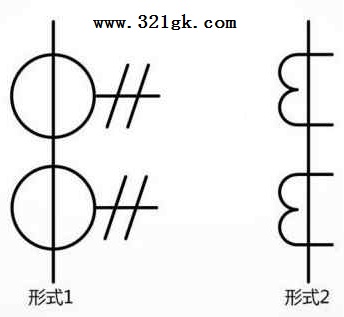

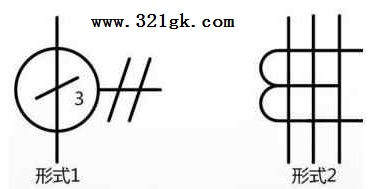

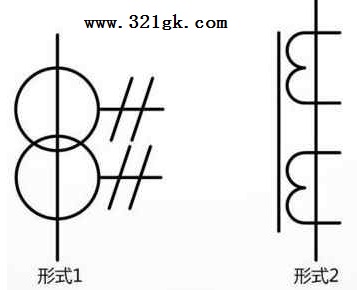

　　在一次系统图中，采用圆圈表示二次绕组，一个圆圈表示一个二次绕组，两个圆圈表示两个二次绕组。圆圈引出线上两根斜线表示每个二次绕组输出两根线。
　　在描述二次连接的原理图中，采用类似电路中电感符号表示二次绕组，一般用两个半圆表示。
　　电流互感器的两种表述方式中，一次绕组的表述方式类似，即：一次绕组不论有几匝，均采用一条直线替代。我们可以这样理解：对于常见的穿心式电流互感器，一次绕组实际上就是穿过互感器的一次线路，这条直线就代表穿过的一次线路。
