1.高电压互感器内部的阻抗很小，在断路器合闸线圈发生暂态过电压时，会导致绝缘失效或内部绕组因为其制造过程中已存在缺陷，将造成内部层间绝缘破损，内部绝缘绕组会因匝间短路而产生热量，使油箱内的温度和空气压力逐渐升高，绝缘油将从减压阀喷出，如果发现不及时并继续让互感器运行，绝缘油的体积将逐步减少，线圈的冷却和绝缘状态也逐步恶化，电流会随温度升高变大且烧毁绕组，造成绕组内部匝间短路或接地。同时箱内温度上升，压力忽然增加，还将造成电压互感器爆炸事故；

　　2.高压电压互感器在新装和拆解过程中维护需开断高低压引出线，在新安装系统中，由于弯曲，焊接和导线机械应力的作用，容易引发导线的连接部位出现损坏，断裂等现象，从而埋下故障的隐患。互感器二次熔断器熔断或空开跳闸后，应立即将相关继电保护停用。并试送一次，如果出现故障试送不成功时，应断开高压互感器各相二次熔断器或空气开关，待试送正常后，再将线路逐一试送，当试送某一条线路时跳闸，应将该线路停用，待检修正常后，才可将各线路退出的继电保护投入运行。当三相电压出现异常时，如高压互感器内部有放电声音或冒烟的情况，此时禁止将隔离开关拉开并隔离故障，当高压熔断器熔断后，才能用隔离开关将其隔离或先进行倒闸操作将负载转移后，再用断路器把故障中的高压互感器切除；

　　3.我们经常会遇到高压互感器高压熔断器熔断的故障，熔断相的相电压降低，但不是下降到零，此时可能是因为单相有接地情况发生，也可能是其中某一相的电压升高，另外两相电压降低，电压互感器的励磁电流急剧增大，铁心迅速饱和引起高压侧熔断器熔断。

互感器电度表计算方式

有功电度=电能表读数差*电压互感器变比*电流互感器变比，380v没有电压互感器的话直接*电流互感器变比，6kv以上都有电压互感器，二次电压为100v，如6kv,500/5电度倍率为6/0.1*500/5=60000，电表走一度实际用电60000度。

3个互感器配一个三相互感电表接线图

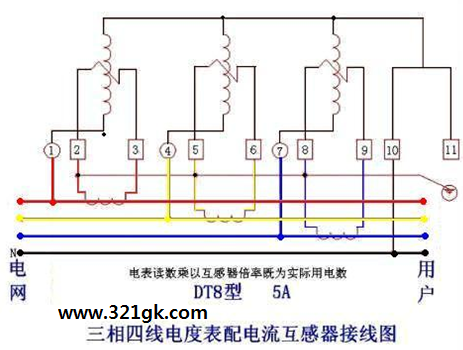

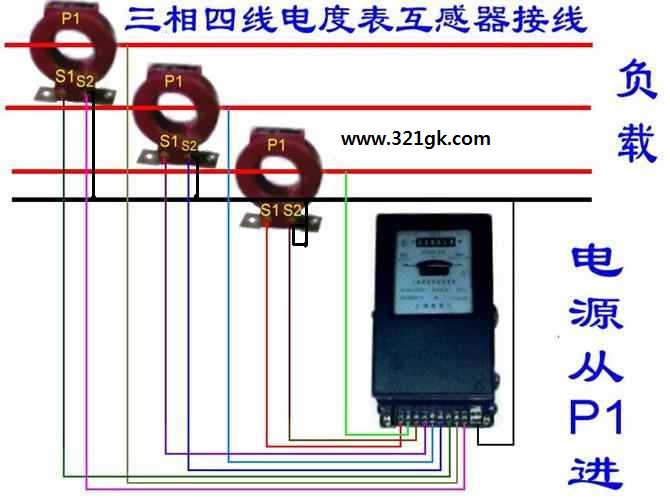

三只互感器安装在断路器负载侧，三相火线从互感器穿过。互感器和电度表的接线如下：1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。2、5、8为电压接线，依次接A、B、C相电。10端子接零线。
