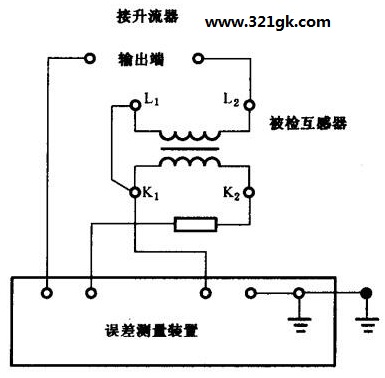

图1：自检线路接线图
　　当被检互感器的额定变比为1时，按照图1所示自检线路进行检测。
2.比较线路

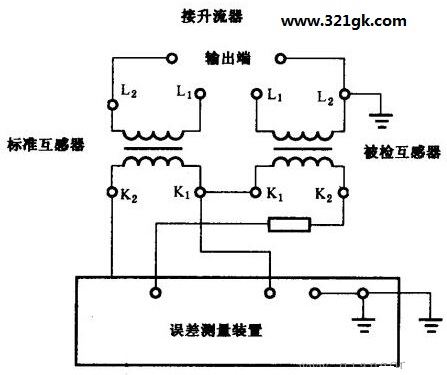

图2：比较线路接线图
　　一般情况下采用图2所示比较线路进行检测，图中标准器与被检互感器的额定变比应相等。
3.对称支路接地的比较线路

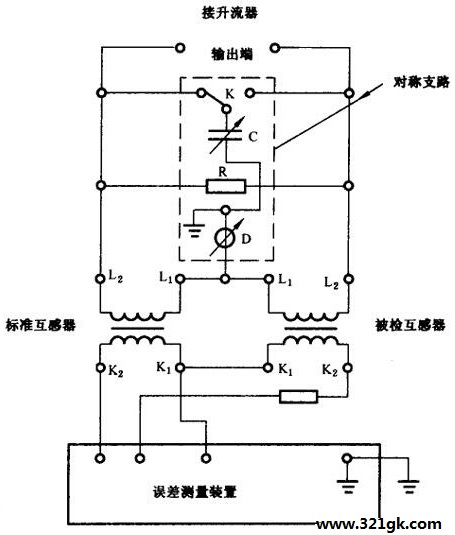

图3 对称支路接地的比较线路
　　当被检仪用电流互感器的准确度等级为0.1级及以上，且额定一次电流较小(例如1A以下)时，一次回路应通过对称支路或其他方法间接接地。如图3所示，先将开关K置于适当的位置，调节R和C，直到高阻抗毫伏表D的指示最小是，则L1端接近地电位。
4.主要检测设备要求
　　1. 标准器
　　用作校准器的标准互感器或其他电流比例标准必须满足下列要求：
　　1) 标准器应当比被检互感器高两个准确度等级，不具备高两个等级的标准器时，也可以选用比被检互感器高一个等级的标准器作为标准，但被检互感器的误差中应计入标准器的误差值；
　　2) 在检定周期内，标准器的误差变化不得大于其允许误差的1/3；
　　3) 标准器必须具有有效的检定证书。使用时的二次负荷与证书上所标负荷之差，不应超过±10%。
　　2. 误差测量装置
　　由测量装置引起的测量误差，不得大于被检互感器允许误差的1/10，其中装置灵敏度引起的测量误差不得大于1/20，最小分度值引起的测量误差不得大于1/15。
　　3. 监视用电流表
　　监视用电流表的准确度等级不得低于1.5级，而且在所有示值范围内，电流表的内阻抗应保持不变。
　　4. 电流负载箱
　　当周围温度为23±5℃时，在额定频率下，电流负载箱在额定电流的5%~120%的范围内，负载箱电阻和电抗的运行误差均不得超过±3%。
　　5. 电源及调节设备
　　电源及调节设备应具有足够的容量及调节细度，并应保证电源频率在49.5~50.5Hz之间，波形畸变因数不得大于5%。
