电压互感器为什么接地?电压互感器接地方式感器符号表示方法

电压互感器二次侧中性点经击穿保险接地，二次侧B相经保险2RD后直接接地。采用上述二种方法接地就可以避免由于PT一、二次线圈之间绝缘破坏而将一次侧高电压传递至二次侧而使二次侧产生高电压危急设备及人身安全。但B相接地是在保险2RD之后，如果2RD熔断，则该接地点取消，若此时发生一、二次线圈短路靠二次中性点击穿保险击穿而将二次侧可靠接地，消除二次侧的过电压。
　　电压互感器的三种接线方式：
　　1、星形接线
　　在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
　　2、V-V接线
　　用两台单相互感器分别跨接于电网的UAB及UBC的线间电压上，接成不完全三角形接线（也称V，v接线），广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中测量三个相间电压，但不能测相对地电压。
　　3、开口三角接线
　　三台单相三绕组电压互感器构成YN，yn，d11或YN，y，d11的接线形式（二次侧星形绕组中性点不直接接地，而采用b相接地），广泛应用于各级电压系统中，而3~15KV电压级广泛采用三相式电压互感器。其二次绕组用于测量相间电压或相对地电压，辅助二次绕组接成开口三角形，供接入中性点不接地电网绝缘监视仪表、继电器使用，或供中性点直接接地系统的接地保护。

电压互感器符号表示方法

电压互感器是一个带铁心的变压器，主要是用来按比例变换线路上的电压。根据GB4728-6-84 《电能的发生和转换》，在电气工程应用中电压互感器符号有明确的规定。
　　电压互感器：Potential transformer 简称PT，在新国标也叫Transformer voltage 也简称TV，与旧国标中“YH”（电压互感器的“压”、“互”二字的汉语拼音第一个字母的组合）相对应。

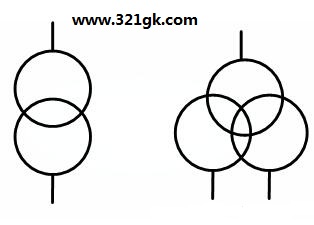

单相电压互感器符号
　　左图中两个圈代表一个初级绕组、一个次级绕组；右图中三个圈代表一个初级绕组、二个次级绕组；更多个圈的则最上面一个圈是初级绕组，其它均为次级绕组。上图中两个图例均表示单相电压互感器。三相电压互感器符号与单相电压互感器符号类似，区别在于线端增加三条表示三相的线端，其图例如下：

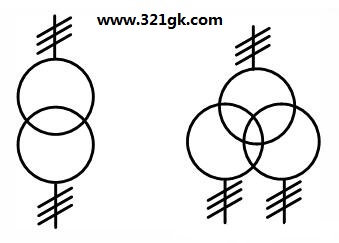

三相电压互感器符号
