电压互感器的开口三角电压怎么算 电压互感器二次绕组选择原则

时间:2017-05-17 18:51来源:未知 作者:admin 点击:
电压互感器的开口三角电压怎么算-电压互感器二次绕组选择原则-电压互感器额定参数选择原则
1.正常运行时,pt开口三角电压为0
2.对中性点直接接地就是俗称的大电流接地系统,由于二次每相电压都为100V,当单相接地(比如A相)时,开口电压相当于BC两相电压矢量和,由于两相夹120°,且二次都为100V,故矢量和100V
3.对小电流接地系统,二次每相相电压为100/3,当单相接地时,比如A相接地,非故障相电压升高为原来1.732倍,即B相电压Ub实际上是原先的Uba,Uc电压实际为原来的Uca,两电压Uba、Uca变为(100/3)*1.732,而两者夹角60°,所以合成电压(100/3)*1.732*1.732=100V

电压互感器二次绕组选择原则

额定二次电压是按互感器使用场合来选定的。
  1、供三相系统线间连接的单相互感器,其额定二次电压为100V。
  2、 供三相系统相与地之间用的单相互感器,当其额定一次电压为某一数值除以√3时,额定二次电压应为100/√3。
  3、电压互感器剩余电压绕组的额定二次电压:当系统中性点有效接地时应为100V;当系统中性点为非有效接地时应为100/3V。
  电压互感器二次绕组数量按所供给仪表和继电器的要求确定。
  1、对于超高压输电线路和大型主设备,要求装设两套独立的主保护,因而要求电压互感器具有两个独立二次绕组分别对两套保护供电。此外,对计费用测量仪表,为提高可靠性和精确度,要求从二次绕组单独引出二次电缆回路供电或采用有测量和保护分开二次绕组的电压互感器。
  2、保护用电压互感器一般设有剩余电压绕组,供接地故障产生剩余电压用。对于微机保护,推荐由三相电压自动形成剩余(零序)电压,此时可不设剩余电压绕组。

电压互感器额定参数选择原则

电压互感器的额定一次电压应由所在系统的标称电压确定。电压互感器额定电压因数应根据系统最高运行电压决定,而系统最高运行电压与系统及电压互感器一次绕组的接地条件有关。与各种接地条件相对应的额定电压因数及在最高运行电压下的允许持续时间,即额定时间,应符合下表规定的数值。

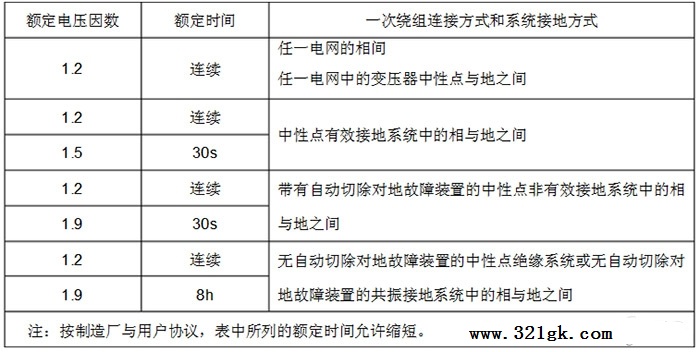

额定电压因数标准值
