如何计算有电流互感器的电表用电量
使用电流互感器接入的电表在计算用电量时，计算方法为：
实际用电量=电流表读数*电流互感器的倍数
电度表测量的是电功，即功率和时间的乘积，单位是kw*h.
当使用了电流互感器时，这时电度表电流实际上是互感器的电流，而电路实际电流是互感器输出电流*互感倍数，假设互感器的变比为N，这时流过电度表电流线圈的电流是实际电流的1/n，故实际用电量是电度表计量的值的N倍。
比如：
互感器是：600/5A
本月抄表：789
上月抄表：456
则，本月用电量：（789-456）*120=39960度。

穿心式电流互感器接法

电流互感器一次侧也标有P1、P2或L1、L2字样，一次侧从P1或L1流入电流互感器的一次电流与二次侧电流互感器S1端子流出的电流相位是一致的，在接用有方向性的仪表如：电度表、功率表等时，要注意接线的的极性，如果接只用电流表，极性反正都不影响电流表的指示。一般情况下，我们常见的电流互感器接在交流系统中（供电公司向社会提供的是工频（50Hz）交流电），所接的电流表一定要用交流电流表，而交流电流表的接线柱是没有“+”“-”标记的，请检查电流表的性质。
一般情况下，100/ 5的电流互感器不接用200/5的电流表，但在实际应用中时，100/ 5的电流互感器接200/5的电流表也可以运行，只是读取的电流表数值除以2，所得的数值即一次电流值。

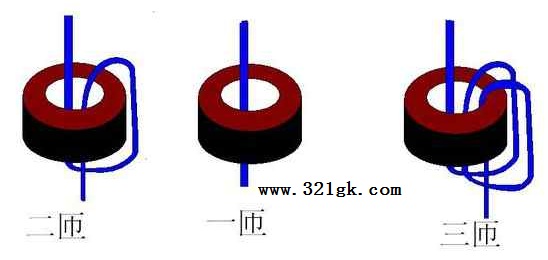

互感器一次圈数匝数怎样穿才是一匝、两匝、三匝见附图。

电流互感器穿线方向

电流互感器是有方向的，一次上有L1和L2，二次上有K1和K2；
电流互感器上一般标有L1、L2字样，L1就是相线的进线，L2就是相线的出线；也就是从L1到L2穿线才对。
电流互感器二次上K1是出线，K2是回线，即电流经K1引出，经过电流器件（如电流表等）回到K2端；
当L1和L2穿反了时（电源下进线时经常有这种情况），可将K1和K2反接，效果是一样的；
对单相电能表，进线和出线接反，可能会造成电能表反转，但对新型全电子式电能表，不会出现倒转的情况。
电流互感器穿线接反会使公用线电流增大为原来的3倍，如不及时改正，公共线将会因过载而烧断，计量装置计量的电能比实际电能更少如果三相电流的极性都接反了，那么电流变成了负序相位，电流和电压的相位反了180°，得到了有功、无功电量肯定产生误差，建议尽快恢复正确的接线。至于是偏少还是偏多，需要经过向量实测才能计算。但是电流互感器为下进线时极性要反接因为下进线相当于初级反接了，所以输出也要反接，不然电度表会翻转或功率因数表测量错误。 (责任编辑：admin)
