电流互感器型号组成三相四线制电流互感器和电表的接法

电流互感器型号由以下几部分组成，各部分字母、符号表示内容：
第一个字母：L——电流互感器。
第二个字母：F——风压式；M——母线式(穿芯式)。
第三个字母：C——瓷绝缘式；Z——浇注式。
第四个字母：B——保护；D——差动。
第一个数字：数字——电压等级(kV)。
例如LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。
额定工作电压：互感器允许长期运行的最高相同电压有效值。
额定一次电流：作为互感器性能基准的一次电流值。
额定二次电流：作为互感器性能基准的二次电流值，通常为5A或1A。
额定电流比：额定一次电流与额定二次电流之比。
额定负荷：确定互感器准确级所依据的负荷值。电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。通常以视在功率伏安或以阻抗欧姆表示。
额定功率因数：二次额定负荷阻抗的有功部分与额定阻抗之比。
准确度等级：在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。

三相四线制电流互感器和电表的接法

电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

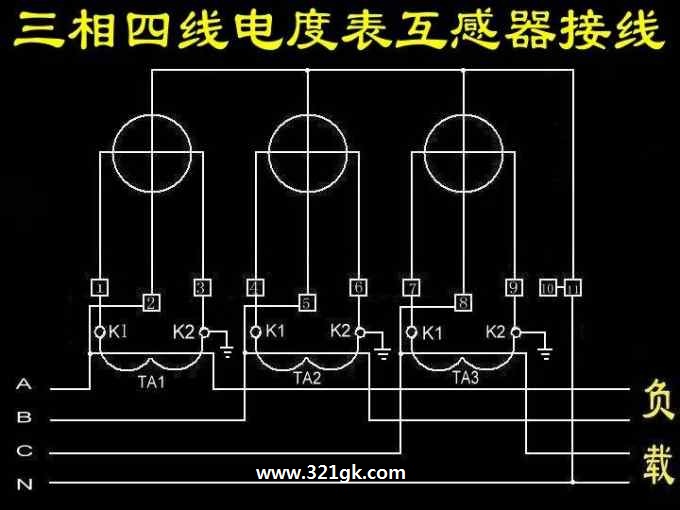

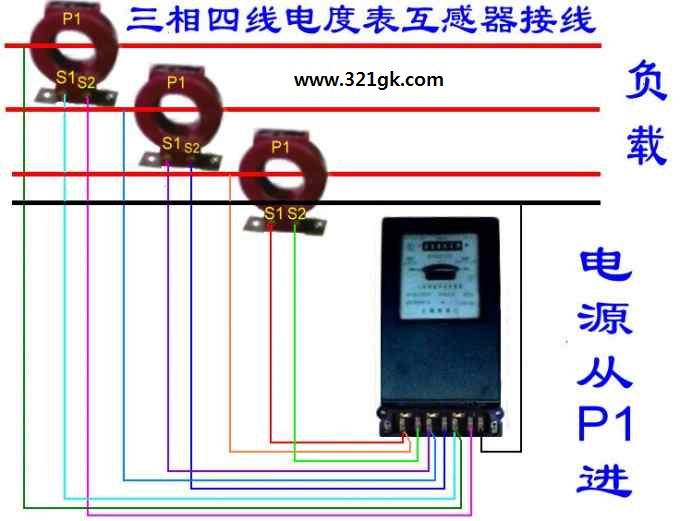

翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端; 3、6、9接电流互感器二次侧S2端，即电流出线端;

2、5、8分别接三相电源;
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。 (责任编辑：admin)
