电流互感器为什么接地

电流互感器和电压互感器在运行中二次绕组要接地,是防止在互感器绝缘被击穿后,高压通过互感器串入低压,伤及仪表及运行人员,将互感器的二次一点接地,既不影响设备的正常运行,还保障了人员和设备的安全。

  电流互感器接地是防止一次绝缘不好而使其击穿,特别是高压电流互感器,当绝缘击穿后,高压会直接加到二次设备上,烧毁设备,伤及人员,而二次接地后,就解决了这个问题。

  为了防止高低压绕组间绝缘击穿时造成设备和人身事故,电压互感器的每一组二次绕组必须有一点接地。对于二次侧中性点接地的绕组,已满足此要求;对于二次侧中性点不接地的绕组,为了安全及准同期回路的需要,一般采用中相(V相)接地。 所以互感器二次侧接地应称为保护接地。

电流互感器的极性

电流互感器一次绕组的头、尾出线端分别用L1和L2标志(L2有时不标出);二次绕组的头尾出线端分别用K1和K2(或S1, S2)标志。L1和KI (S1)为同极性;L2和K2 (S2)为同极性。
(1)电流互感器的一次应串联在被测电路中,其标有L1的端子应与电源相接,标有L2的端子应与负载(用电器)相接。

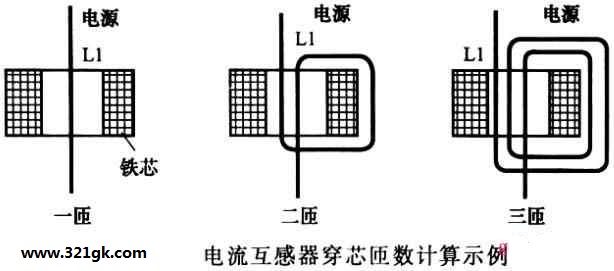

对穿芯式互感器,电源线应由标有L1的一端穿人,穿过后去接负载。电源线穿过互感器中心孔几次,即为几匝,如图一所示。


(2)电流表或功率表的电流回路与电流互感器的二次K1(S1), K2 (S2)相接。与功率表的电流回路相接时,其K1 (S1)端应接功率表标有“*”的一端(该端被称为“发电机端”)。
(3)标有二次K2 (S2)端子和铁芯均应可靠接地。
接线实例如图二所示。
