电流互感器正确绕线及安匝换算高压互感器运行前检查项目

我们首先应凭据负荷的年夜小肯定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注重不能以绕在外圈的匝数为绕线匝数，应以穿进电流互感器内中的匝数为准。如最年夜变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即非论内圈几多匝，只要你是从内往外穿，那末外圈的匝数总是比内圈少1匝的，固然若是导线是从外往内穿则反之），此时若之外圈匝数计，外圈3匝则内圈现实穿芯匝数为4匝，变换的一次电流为150/4=37.5A，酿成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计较电度的，其误差为：（10-7.5）/7.5=0.33即多计电度33。
变比与匝数的换算
有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，肯定互感器的最高一次额定电流，然后凭据需要进行变比与匝数的换算。如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计较出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。再如原穿芯匝数4匝的50/5的电流互感器，需变为75/5的电流互感器使用，我们先求出最高一次额定电流为50×4=200A，变换使用后的穿芯匝数应为200/75≈2.66匝，在现实穿芯时绕线匝数只能为整数，要末穿2匝，要末穿3匝。当我们穿2匝时，其一次电流已变为200/2=100A了，形成了100/5的互感器，这就发生了误差，误差为（原变比—现变比）/现变比=（15—20）/20=--0.25即—25，也就是说我们若仍是按75/5的变比来计较电度的话，将少计了25的电量。而当我们穿3匝时，又势必多计了用户的电量。由于其一次电流变为200/3=66.66A，形成了66.6/5的互感器，误差为（15—13.33）/13.33=0.125即按75/5的变比计较电度时多计了12.5的电度。所以当我们不知道电流互感器的最高一次额定电流时，是不能随意的进行变比更换的，否则是很有可能造成计量上的误差的。

高压互感器运行前检查项目

1.高压互感器在正常运行时每两小时检查一次，检修投运后两小时内再检查两次。高压电压互感器用于提供电度表电压信号、相控整流触发同步信号等。高电压互感器为全封闭干式高压电压互感器，当电压互感器的内部一次绕组原匝间击穿时，发生接地和短路故障，会导致接触网顶电引起变电站跳闸，严重情况还会导致大电流烧断接触网等行车事故。同时，其故障绕组严重发热、过流，引起电压互感器内部绝缘油化学反应，油分解会释放出氢和烷烃类可燃气体，使互感器内变压器油的化学和物理分析相关的指标超限，使罐体内气体的压力急剧升高，从而引发安全阀动作、器身爆裂、喷油，汽化的油和可燃气体喷出并发生爆燃，容易造成火灾事故；

　　2.电压互感器由于其内部二次侧绕组引出线断线或者二次绕组发生开路时，电压互感器将失去相控整流，从而触发同步信号，致使机车发生无压力无流故障。电压互感器因为内部一次绕组匝间被击穿，短路故障或者接地故障，电压互感器也会陆续发生由于匝间短路、击穿或者接地故障而引发事故，甚至烧断接触网，所以发生的数量有不断增加的趋势。电压互感器运行时安全性和可靠性就越来越重要。

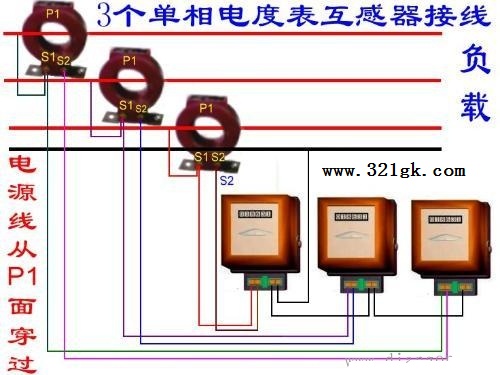

互感器和电表的接法

1、电表的结构不同，连接方法也不一样。例如：三元件电表、两元件电表、三相电表、两相电表、有功电表、无功电表等。
2、其实，在每一块电表的接线盒盖子的反面，都有详细的接线示意图，很容易被忽视罢了。请参考这个示意图接线，就可以了。

电流互感器的接线方式

电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相、三相星形和不完全星形三种。

额定变比和误差：电流互感器的额定变比KN指电流互感器的额定电流比。即：KN=I1N/I2N
电流互感器原边电流在一定范围内变动时，一般规定为10～120%I1N，副边电流应按比例变化，而且原、副边电压（或电流）应该同相位。但由于互感器存在内阻抗、励磁电流和损耗等因素而使比值及相位出现误差，分别称为比差和角差。
比差为经折算后的二次电流与一次电流量值大小之差对后者之比，即fI 为电流互感器的比差。当KNI2>I1时，比差为正，反之为负。
对于没有采取补偿措施的电流互感器，比差为负值，角差为正值，比差的绝对值和角差均随电流增大而减小。
采用补偿的办法可以减小互感器的误差。一般通过在互感器上加绕附加绕组或增添附加铁心，以及接入相应的电阻、电感、电容元件来补偿。常用的补偿法有匝数补偿、分数匝补偿、小铁心补偿、并联电容补偿等。

三相四线电表接线图/接线方法

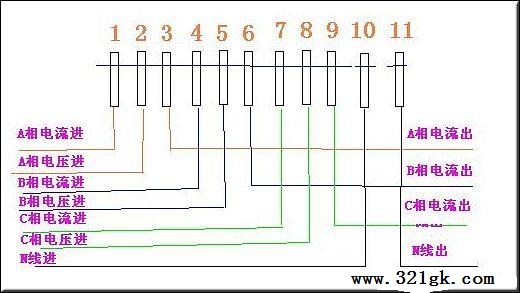

翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；
3、6、9接电流互感器二次侧S2端，即电流出线端；
2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

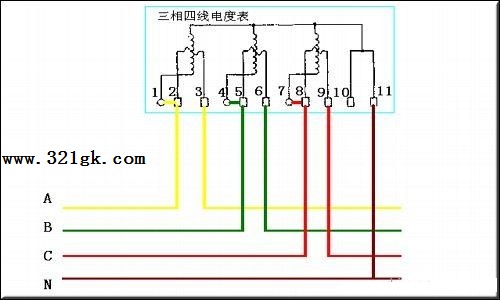

不带电流互感器的三相四线电表接线图

带电流互感器的三相四线电表接线图

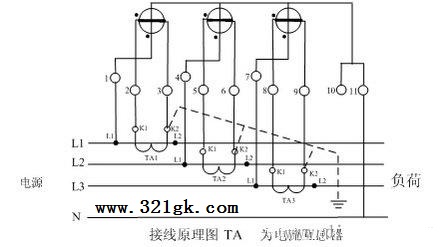

三相四线式(三相三元件)电度表经电流互感器接线图、原理图

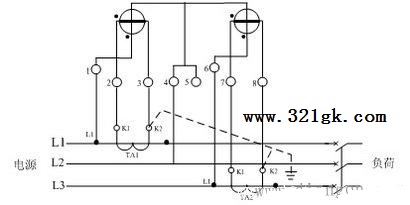

三相三线式(三相两元件)电度表经电流互感器接线图

三相三线式(三相两元件)电度表经电流互感器接线原理图

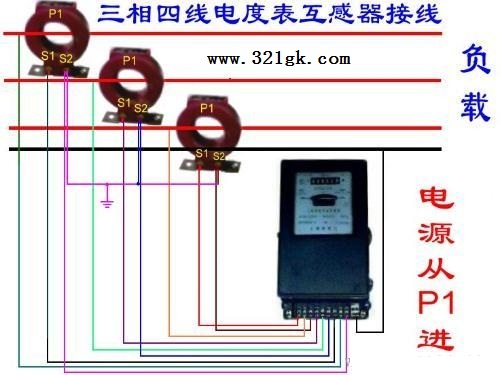

三相四线电表加互感器实物接线图
