电流互感器使用中的一个误区图解

时间:2018-04-23 09:58来源:未知 作者:admin 点击:
电流互感器用途广泛,在电路监测电流、与电度表配合接线计量有功、无功电量。实现二次继电保护电动机的保护等方面大量使用。 前些日子,一个朋友反映他租借厂房(搞车床加工)用
 电流互感器用途广泛,在电路监测电流、与电度表配合接线计量有功、无功电量。实现二次继电保护电动机的保护等方面大量使用。

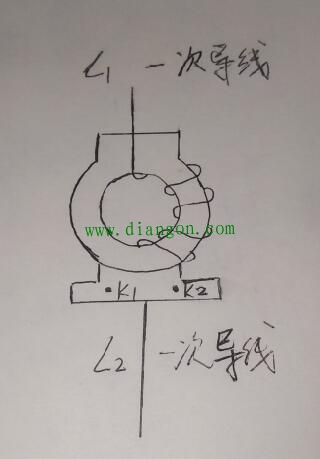

     前些日子,一个朋友反映他租借厂房(搞车床加工)用电比原来偏多。本人受邀前往,发现电度表计量用3块LMZ  –0.5穿心电流互感器,原变比是200/5,朋友说电表度数乘以10,就是他的用电数。我仔佃查看互感器的穿芯匝数。如下图a所示


               图a

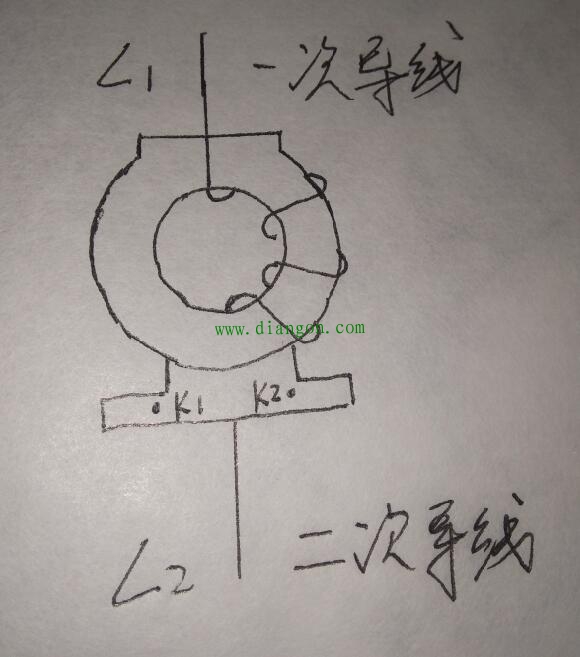

明显绕线方法错误,原接线电工误以为计算绕线匝数是以绕在铁芯外圈的数为标准,实际应以穿绕入互感器中心的圈数为标准,导线每穿过“窗口”一次,为一匝来计算,因/此发生错误。正确穿线如下图b


              图b
其结果如下,一次电流为200A的电流互感器若改变一次电流为50A,一次绕线匝数为200/50=4匝,原电工误认为绕线匝数是以铁芯外圈为准,绕成了图a的形状。则变成一次电流40A(200/5),形成变比40/5,而不是50/5,则误差为10-8/8 乘以100%=25%,即多计25%的电度。
    LMZ–0.5型穿芯互感器具有灵活改变变比的优点,但一些新手电工容易犯上述错误,在此作以提醒,共同提高业务水平。
