热继电器的选型及整定原则带断相保护的热继电器结构图

热继电器主要用于保护电动机的过载，为了保证电动机能够得到既必要又充分的过载保护，就必须全面了解电动机的性能，并给其配以合适的热继电器，进行必要的整定。一般涉及到电动机的情况有工作环境、起动电流、负载性质、工作制、允许的过载能力等。原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和起动的瞬间，热继电器应不受影响(不动作)。
热继电器的正确选用．与电动机的工作制有密切关系。当热继电器用以保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95—1.05倍电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
当热继电器用以保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果每小时操作次数很多，就要选用带速饱和电流互感器的热继电器。
对于正反转相通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。
具体原则如下：
1．热继电器类型选择：
热继电器从结构型式上可分为两极式和三极式。三极式中又分为带断相保护和不带断相保护，主要应根据被保护电动机的定子接线情况选择。当电动机定子绕组为三角形接法时，必须采用三极式带断相保护的热继电器（原因详见本文一、 2之 3））；对于星形接法的电动机，一般采用不带断相保护的热继电器。由于一般电动机采用星形接法时都不带中线，热继电器用两极式或三极式都可以。但若电动机定于绕组采用带中线的星形接法时，热继电器一定要选用三极式。
另外，一般轻载起动、长期工作的电动机或间断长期工作的电动机，宜选择二相结构的热继电器；当电动机的电流电压均衡性较差、工作环境恶劣或较少有人看管时，可选用三相结构的热继电器。
2．热继电器额定电流的选择：
1）保证电动机正常运行及起动：
在正常起动的起动电流和起动时间、非频繁起动的场合，必须保证电动机的起动不致使热继电器误动。当电动机起动电流为额定电流的6倍、起动时间不超过6s、很少连续起动的条件下，一般可按电动机的额定电流来选择热继电器。（实际中热继电器的额定电流可略大于电动机的额定电流）
2）考虑保护对象--电动机的特性：
电动机的型号、规格和特性电动机的绝缘材料等级有A级、E级、B级等，它们的允许温升各不相同，因而其承受过载的能力也不相同。在选择热继电器时是应引起注意的。另外，开启式电动机散热比较容易，而封闭式电动机散热就困难得多，稍有过载，其温升就可能超过限值。虽然热继电器的选择从原则上讲是按电动机的额定电流来考虑，但对于过载能力较差的电动机，它所配的热继电器(或热元件)的额定电流就应适当小些。在这种场合，也可以取热继电器(或热元件)的额定电流为电动机额定电流的60％-80％。
3）考虑负载因素：
如负载性质不允许停车、即便过载会使电动机寿命缩短，也不应让电动机冒然脱扣，以免生产遭受比电动机价格高许多倍的巨大损失。这时继电器的额定电流可选择较大值（当然此工况下电动机的选择一般也会有较强的过载能力）。这种场合最好采用由热继电器和其它保护电器有机地组合起来的保护措施，只有在发生非常危险的过载时方考虑脱扣。
总之，这不是一个教条的公式，应综合考虑。
3．热元件整定电流选择：
根据热继电器型号和热元件额定电流，即可查出热元件整定电流的调节范围。通常将热继电器的整定电流调整到电动机的额定电流；对过载能力差的电动机，可将热元件整定值调整到电动机额定电流的0．6-0．8倍；当电动机起动时间较长、拖动冲击负载或不允许停车时，可将热元件整定电流调节到电动机额定电流的1．1-1．15倍。
4.热继电器应具有既可靠又合理的保护特性， 具体而言应具有一条与电动机容许过载特性相似的反时限特性，且应在电动机容许过载特性之下，而且应有较高的精确度，以保证保护动作的可靠性。
5.其它注意事项：
1）操作频率：当电动机的操作频率超过热继电器的操作频率时，如电动机的反接制动、可逆运转和密接通断，热继电器就不能提供保护。这时可考虑选用半导体温度继电器进行保护。
2）对于工作时间较短、间歇时间较长的电动机(例如摇臂钻床的摇臂升降电动机等)，以及虽然长期工作但过载的可能性很小的电动机(例如排风机等)，可以不设过载保护。
3）对点动、重载起动，连续正反转及反接制动等运行的电动机，一般不宜用热继电器。
4）应当具有一定的温度补偿：由于周围介质温度的变化，在相同的过载电流下，热继电器的动作将产生误差，为消除这种误差，应当设置温度补偿措施；
5）一般情况下，应遵循热继电器保护动作后即使热继电器自动复位，被保护的电动机都不应自动再起动的原则，否则应将热继电器设定为手动复位状态。这是为了防止电动机在故障未被消除而多次重复再起动损坏设备。例如：一般采用按钮控制的手动起动和手动停止的控制电路，热继电器可设定成自动复位形式；采用自动元件控制的自动起动电路应将热继电器设定为手动复位形式；凡能自动复位的热继电器，动作后应能在5分钟内可靠地自动复位。而手动复位的在动作后2分钟内用手按下手动复位按钮时，也应可靠地复位。多数产品一般都有手动与自动复位两种方式，并且可以利用螺钉调节成任一方式，以满足不同场合的需要。
6）动作电流值应当可调为能满足生产和使用中的需要，减少规格档次，所以某一规格的热继电器应能通过凸轮的调节来实现。
7）因热元件受热变形需要时间，故热继电器只能作为电动机的过载保护，不能作为短路保护用。因此，在使用热继电器时，应加装熔断器作为短路保护。对于重载、频繁起动的较大容量的重要电动机，则可用过电流继电器(延时动作型的)作它的过载和短路保护。
入使用前必须对热继电器的整定电流进行调整,以保证热继电器的整定电流与被保护电动机的额定电流相匹配。热继电器在接入电路使用前,须按电动机的额定电流对热继电器的特定电流进行调节,以满足相应的使用场合。
例如,对于一台10kW、380V的电动机,额定电流19. 9A ,可使用XX20 - 25 型热继电器,热元件整定电流为17～21～25A ,先按一般情况整定在21A ,若发现经常提前动作,而电动机温升不高,可改整定电流25A 继续观察;若在21A 时,电动机温升高,而热继电器滞后动作,则可改在17A 进行观察,以得到最佳的配合。
用于反复短时间工作电动机的过载保护时额定电流的调整。在现场多次试验、调整才能得到较可靠的保护。方法是：先将热继电器的额定电流调到比电动机的额定电流略小，运行时如果发现其经常动作，再逐渐调大热继电器的额定值，直至满足运行要求为止。特殊工作时电动机保护。正、反转及频繁通断工作的电动机不宜采用热继电器来保护。较理想的方法是用埋入绕组的温度继电器或热敏电阻来保护。
6.热继电器选型及整定原则
热继电器的正确选用．与电动机的工作制有密切关系。当热继电器用以保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95—1.05倍电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
通常将热继电器的整定电流调整到电动机的额定电流；对过载能力差的电动机，可将热元件整定值调整到电动机额定电流的0．6-0．8倍；当电动机起动时间较长、拖动冲击负载或不允许停车时，可将热元件整定电流调节到电动机额定电流的1．1-1．15倍。
7.热继电器的调整
投入使用前必须对热继电器的整定电流进行调整,以保证热继电器的整定电流与被保护电动机的额定电流相匹配。热继电器在接入电路使用前,须按电动机的额定电流对热继电器的特定电流进行调节,以满足相应的使用场合。
例如,对于一台10kW、380V的电动机,额定电流19. 9A ,可使用XX20 - 25 型热继电器,热元件整定电流为17～21～25A ,先按一般情况整定在21A ,若发现经常提前动作,而电动机温升不高,可改整定电流25A 继续观察;若在21A 时,电动机温升高,而热继电器滞后动作,则可改在17A 进行观察,以得到最佳的配合。
用于反复短时间工作电动机的过载保护时额定电流的调整。在现场多次试验、调整才能得到较可靠的保护。方法是：先将热继电器的额定电流调到比电动机的额定电流略小，运行时如果发现其经常动作，再逐渐调大热继电器的额定值，直至满足运行要求为止。特殊工作时电动机保护。正、反转及频繁通断工作的电动机不宜采用热继电器来保护。较理想的方法是用埋入绕组的温度继电器或热敏电阻来保护。

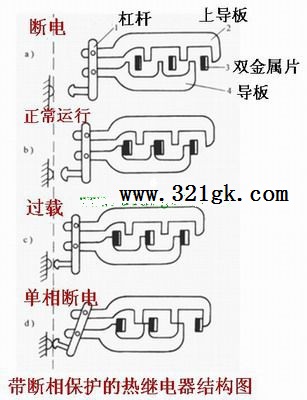

图带断相保护的热继电器结构图 (责任编辑：admin)
