电磁继电器结构原理和电流继电器结构原理

时间:2018-03-08 09:18来源:未知 作者:admin 点击:
电磁继电器的基本结构和工作原理与接触器相似,由铁心、衔铁、线圈、复位弹簧和触点等部分组成。由于电磁继电器用于辅助电路,其接通和分断的电流小,故不配灭弧装置。电磁继
电磁继电器的基本结构和工作原理与接触器相似,由铁心、衔铁、线圈、复位弹簧和触点等部分组成。由于电磁继电器用于辅助电路,其接通和分断的电流小,故不配灭弧装置。电磁继电器的电磁系统有直动式和拍合式两种类型。交流继电器的电磁机构有U形拍合式和E形直动式。直流继电器的电磁机构为U形拍合式,其结构如图1:

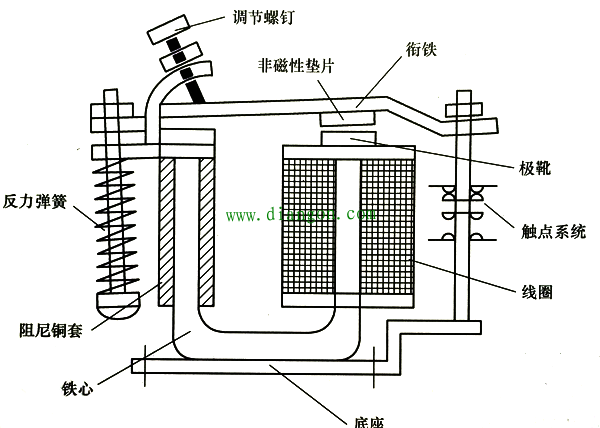

图1    电磁继电器典型结构
    图1所示电磁继电器的电磁系统铁心和铁轭是一个统一体,以此减少非工作气隙。极靴为圆环,并套住铁心端部。衔铁制成可转动的板状结构。当未通电时,电磁继电器的衔铁靠反力弹簧作用而打开,触头系统复位。通电后,电磁吸力使得衔铁被吸向铁心,带动触头系统产生开闭动作。
    电磁继电器按电磁线圈电流的种类和分为直流继电器和交流继电器。电磁继电器按线圈在电路中的连接方式分为电流继电器和电压继电器,还有中间继电器。直流继电器和交流继电器,按其在电路中的连接方式可分为电流继电器、电压继电器和中间继电器


电流继电器线圈串接在电路中,线圈的线径粗而匝数少,阻抗也小。电流继电器根据先全部中电流的大小而接通或断开电路,以此反映电路中电流的变化。电流继电器除用于电流型保护的场合外,还经常用于按电流原则控制的场合。按吸合电流的大小,电流继电器又分为过电流继电器和欠电流继电器,电流继电器如图所示。

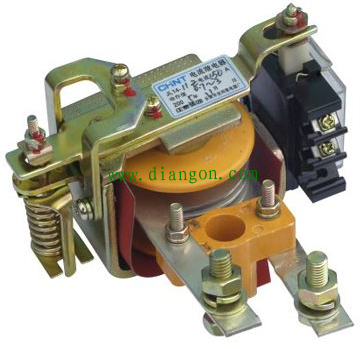

图   电流继电器
过电流继电器在电路工作正常时不动作,而当电流超过某一整定值时衔铁才产生吸合动作,带动触点动作。通常,交流过电流继电器的吸合电流整定范围通常为1.1-4倍额定电流,直流过电流继电器的吸合电流整定范围通常为0.7-3.5倍额定电流。由于过电流继电器在正常情况下(即电流在额定值附近)是释放的,只有当电路发生过电流时才动作。
