单相固态继电器怎样接线?图解

时间:2018-03-09 09:23来源:未知 作者:admin 点击:
固态继电器是一种无机械触点的电子开关器件,其电路图形符号如下面所示。 固态继电器由于无机械触点和其它机械部件,故其可靠性非常高、寿命长,在接通与关断切换的瞬间都不会

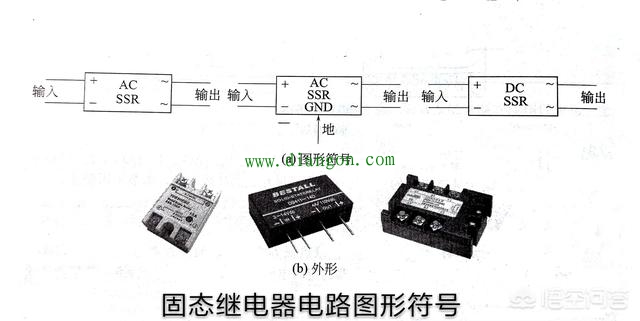

固态继电器是一种无机械触点的电子开关器件,其电路图形符号如下面所示。


固态继电器由于无机械触点和其它机械部件,故其可靠性非常高、寿命长,在接通与关断切换的瞬间都不会产生电火花、并且无噪声,其开关速度相当快、工作频率也较高;又因这种继电器的输入与输出间采用了光电耦合器,因此还具有良好的抗干扰性能。


单相固态继电器的另一个显著特点是控制输入单3+ 4一端子的驱动电压动态范围大,一般为直流DC10~18V,交流控制1~ 2~两个控制导通的控制桩的交流电压也在AC24~380V,控制电流这要看固态继电器上的标注的额定控制电流数值。一般小型的单相固态继电器的控制电流在10~40A。一般1~为电源来的进线,2~为输出到负载的线,它内部为一双向晶闸管,即使1~与2~两桩接错了也可以正常用。并且它的3十 4一的驱动电流要求不大,即只需要给它输入一个很小的信号,即可完成对电路系统的控制。注意它的3十 4一两个接线端子不能接错,否则不能工作。
由于固态继电器有上述特性,因此可由TTL、CMos等数字电路来直接驱动,所以固态继电器在数字程控装置、数据处理系统的终端及其它工业自动控制系统中被广泛采用。
固态继电器的种类很多,有交流单相、交流三相。所以选用固态继电器时,要根据所控制的负载电源电路来进行匹配。
上面所讲的固态继电器为交流固态继电器(AC-SSR),它还可以分直流固态继电器(DC-SSR)。交流固态继电器能够控制交流负载电压接通与断开,其输出开关器件为双向晶闸管;而直流固态继电器能够控制直流负载电源的接通与断开,其内部输出的器件则为大功率的单相晶闸管。
