时间继电器选用注意事项 空气式时间继电器工作原理图解

时间:2018-03-29 09:26来源:未知 作者:admin 点击:

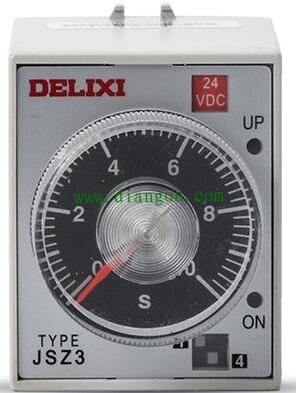

选用时间继电器,除了要注意电源的类型与电压的等级,还要注意以下几点: 1. 根绝控制系统的延时范围和精度选择时间继电器的类型和系列。在延时精度要求不高的场合,可选用价格
选用时间继电器,除了要注意电源的类型与电压的等级,还要注意以下几点:
1. 根绝控制系统的延时范围和精度选择时间继电器的类型和系列。在延时精度要求不高的场合,可选用价格低廉的空气阻尼式时间继电器;对精度要求高的场合,可选用电子式时间继电器。


2. 根据控制方式选择时间继电器的延时方式(通电延时或断电延时)。同时,还必须考虑对瞬时动作触点的影响。
3. 根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压。
4. 在使用空气阻尼式时间继电器时,应保持延时机构的清洁,防止因进气孔堵塞而失去延时作用。

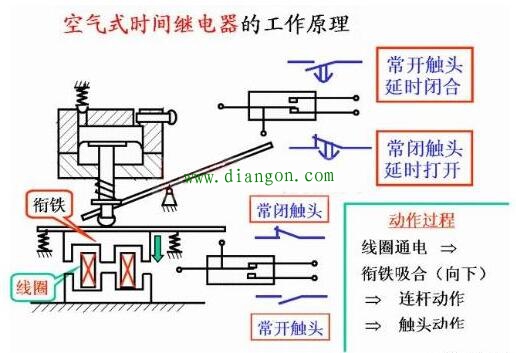

我们以空气式时间继电器为例,讲解一下其工作原理。


当线圈通电时,铁芯吸引使得衔铁和托板下移,瞬间动作触点接通或断开。活塞杆和杠杆由于受阻尼作用影响缓慢下降,一定时间后,活塞杆下降到一定的位置,便通过杠杆推动延时动作触点发生动作,处于断开状态,而动合触点闭合。继电器的延时时间便是线圈通电到延时触点完成动作的时间。当线圈断电时,继电器依靠弹簧的恢复作用复原。
