时间继电器的结构原理图解 继电器的作用和分类

时间:2018-05-04 09:49来源:未知 作者:admin 点击:
空气阻尼式时间继电器利用空气阻尼原理达到延时的目的。它由电磁机构、延时机构和触点组成。其中电磁机构有交流、直流两种;延时方式有通电延时型和断电延时型,两种继电器原

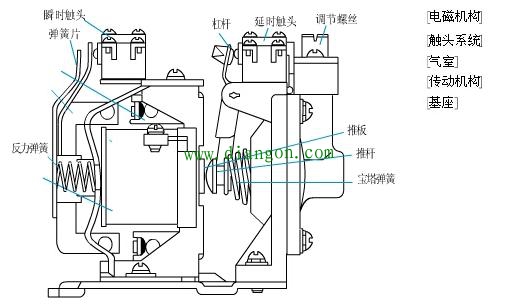

空气阻尼式时间继电器利用空气阻尼原理达到延时的目的。它由电磁机构、延时机构和触点组成。其中电磁机构有交流、直流两种;延时方式有通电延时型和断电延时型,两种继电器原理和结构均相同,只是将其电磁机构翻转180°安装。当衔铁位于铁心和延时机构之间时为通电延时型;当铁心位于衔铁和延时机构之间时为断电延时型。


时间继电器的工作原理:



    继电器是一种自动化基本元件。它是在自动控制系统中当某些参数达到预定值时而动作使电路发生改变的电器。
    继电器一般不直接控制主电路,而是通过接触器或其他电器来对主电路进行控制,因此其体积小,触头断流容量较小,无灭弧装置。但电路对继电器的准确性要求较高。
    继电器按使用范围可分为保护继电器、控制继电器、通信继电器、航空航海继电器四类。
    保护继电器有热继电器、欠压继电器、过流继电器等。控制继电器有中间继电器、时间继电器、速度继电器等。通信继电器有小型通用继电器、高灵敏继电器等。
    电磁式继电器的种类、用途很多。它按动作原理的分类如表所示。
    表    继电器按动作原理的分类
