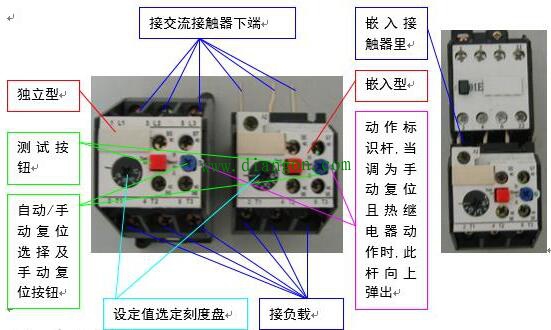

(1)热继电器整定电流范围的中间值为电动机的额定电流。 (2)当电动机绕组为星形连接时，可选用二相或三相不带断相保护的热继电器；当电动机绕组为三角形连接时，如热继电器接入线电流线路内，需选用带有断相保护的热继电器；如热继电器接入相电流线路，可选用不带断相保护的三相热继电器。 热继电器是通过检测接到负载端电线的电流，当检测到的电流大于热继电器的动作值时热继电器的常开触点闭合，常闭触点断开。常闭触点通常是接到控制器的报警端口，此时控制器报警。热继电器按安装方式又分为独立安装型和嵌入安装型，独立安装型的热继电器与交流接触器分开安装，装在交流接触器的下端。
|
热继电器的作用和选用注意事项 热继电器的使用接线方法图解
时间:2018-05-09 11:07来源:未知 作者:admin 点击:
次
热继电器是一种利用电流的热效应来切断电路的保护器。热继电器用于在电动机中做过载保护时，常与交流接触器一起组成电磁启动器，然后用在三相异步电动机的控制与保护电路中。
