2.星三角启动：
（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？

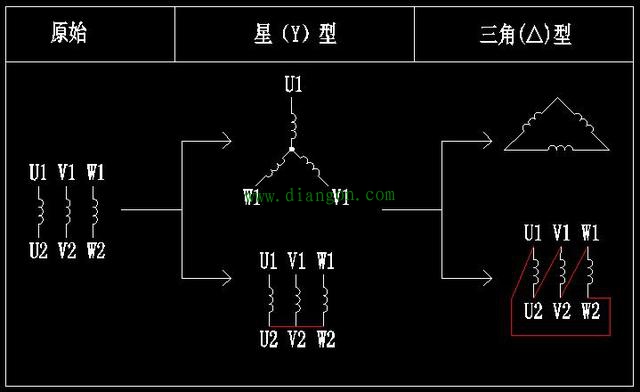

其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型

（3）我们要记住星三角起动过程：
1.按下起动按钮
2.主KM和YKM接触器吸合，星型起动
3.经过时间继电器延时
4.切断YKM，并接通△KM，切换到三角型.
3.知道了星三角的一次图，起动步骤，就来画二次图了
红色部分为每一步增加的！！！

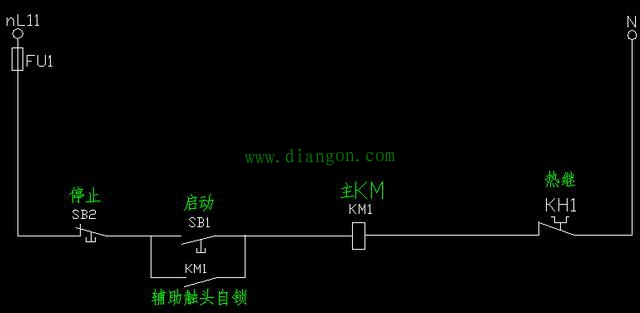

（1）我们知道主KM是不管是星型接法还是三角形接法都是接通的，所以给它画个直接起动的形式，一按起动就一直接通。

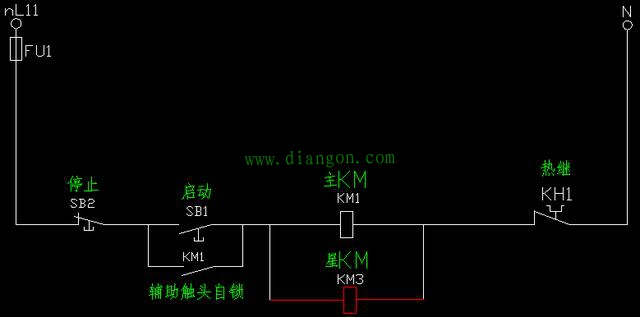

（2）首先成星型，就把接成星型的接触器KM3接进去，这样就是三角形启动运行了

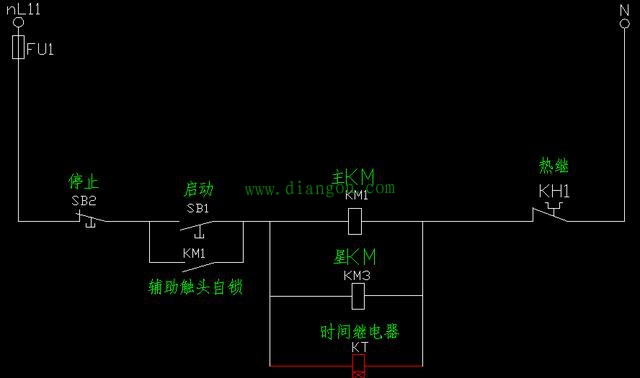

（3）目的还没达到，先星型运行一下，通过时间继电器延时后再继续，所以加一个时间继电器

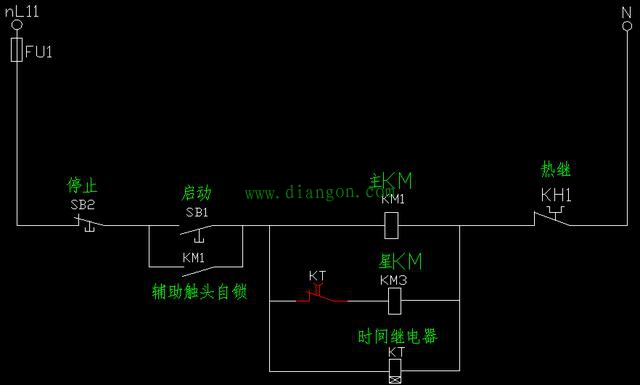

（4）时间继电器时间到了，我不要星型接法运行了，就在星型接触器这一回路加一个时间继电器的常闭触点，时间继电器动作了就把它断开。

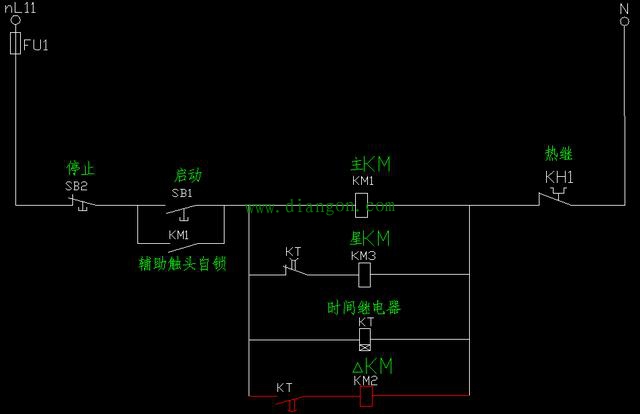

（5）时间继电器断开了星型运行接法，继续下一步就是△型接法了，所以用时间继电器的常开触点，动作的时候接通△KM

（6）emmmm，你想想，如果时间继电器有故障，断不开KM3，就接通KM2， 这样就会发生短路了。所以在这两路中串接一个常闭点，让他们不能同时闭合，两个只能留一个，一山不能容二虎，否则会打架，短路！

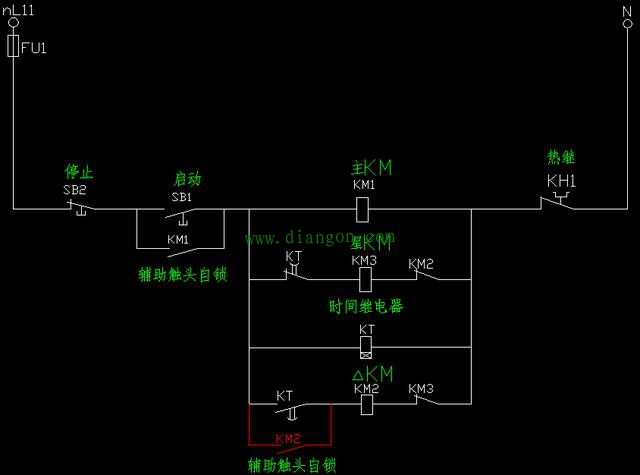

（7）因为最终是△型运行，△KM接通，这样子的话，时间继电器要一直接通才能保持△KM线圈不断电，所以我让它自锁，让它自己保持。

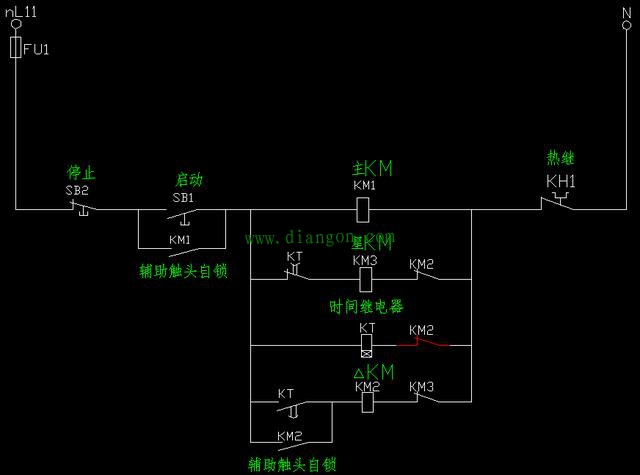

（8）时间继电器完成了它的使命，也就功成身退了，待△KM完全运行了，它就可以歇歇了。所以在时间继电器回路串接△KM的常闭触点，△KM通电动作后切断时间继电器~

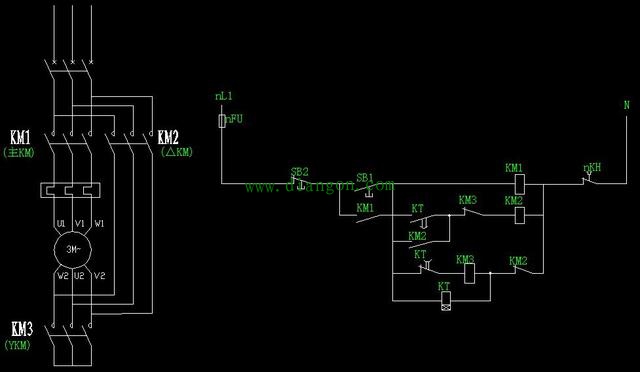

（9）然后你会发现有两个KM2，都是运行时切断，然后就可以省略掉一个~~
