2.星三角启动：
（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？

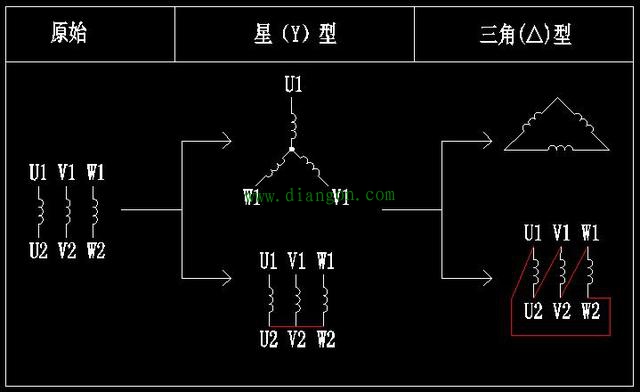

其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图

图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来
（3）三角形要首尾相接
（3）怎样接通切换？

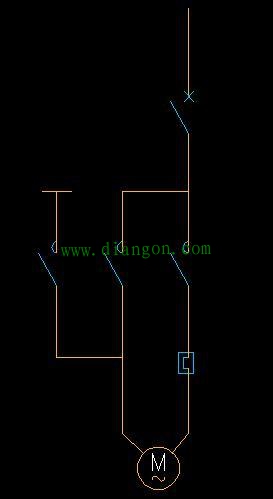

1.利用接触器和时间继电器，
这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的控制功能）
时间继电器：通电延时型时间继电器
2.起动过程：按下起动按钮→接触器动作接成星型→经过时间继电器延时→切换到三角型.

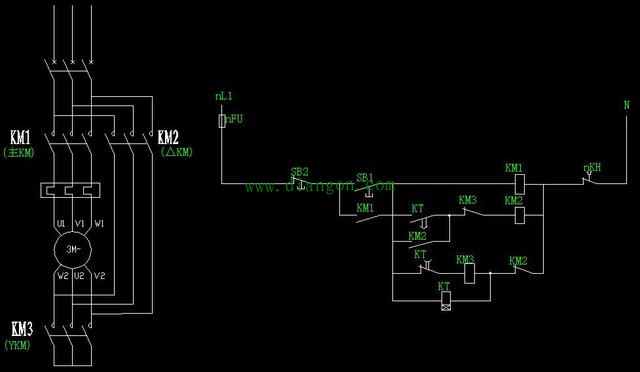

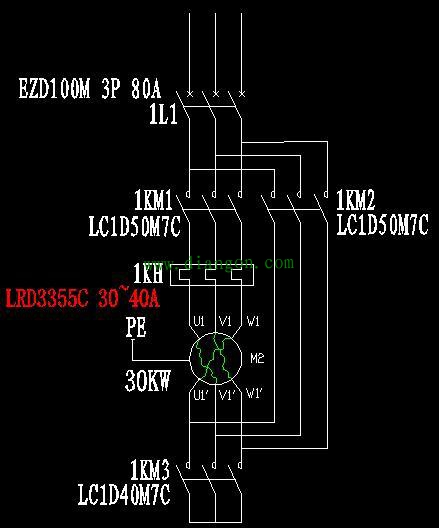

（4）一，二次原理图

主KM：从按下启动按钮时会一直吸合的接触器。
YKM：星型启动时吸合，切换三角形时不吸合
· KM：星型启动时不吸合，切换三角形时吸合
（1）我们要记住星三角起动过程：
1.按下起动按钮
2.主KM和YKM接触器吸合，星型起动
3.经过时间继电器延时
4.切断YKM，并接通△KM，切换到三角型.
（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是立刻动作，而是在你设定的时间后才动作。
例如：设定3秒，线圈通电后，常开常闭触点不会立刻动作，要3秒钟时间到了才动作。
注：触点一直保持动作！！线圈断电后才复位！！！记住！

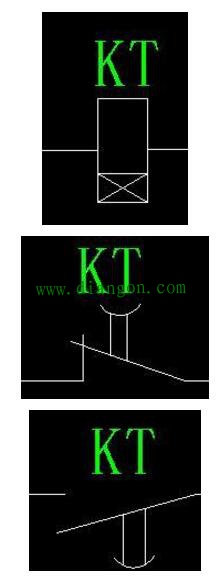

下图顺序：线圈，常闭触点，常开触点

顺序：线圈，常闭触点，常开触点
（3）二次图详解

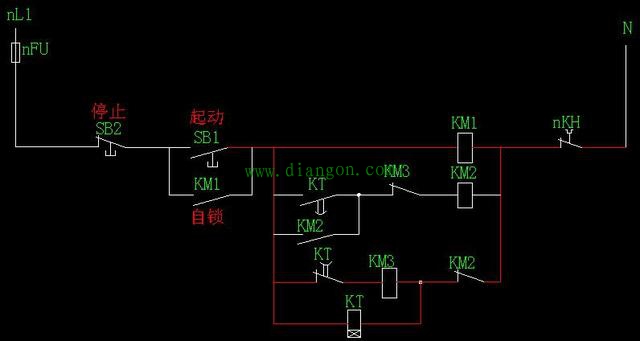

①先看红色线，这一部分从起动按钮"SB1"开始，一直到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1辅助触点通过"自锁"，使电路一直得电，处于接通状态。此时是星型启动。
②我们上面说了，通电延时型时间继电器，现KT线圈一直得电，待设定的时间到后，常开常闭触点动作。（现在假设设置5秒钟，5秒钟到了，我们到第③步）
③5秒钟到了，通电延时的常开触点和常闭触点开始动作啦
常闭触点→断开
这样就把KM3(星型)接触器线圈切断了！星型结束，准备开始三角型接法。

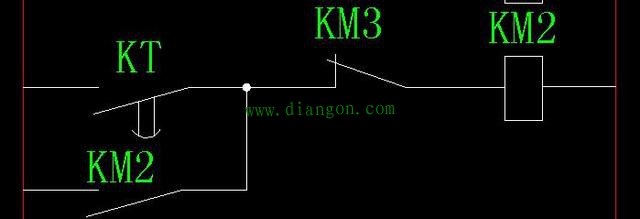

常开触点→闭合，看下图是不是有点像直接起动的控制图~原理一样！

KT的的常开触点相当于直接起动时"按钮的常开触点"，
KT接通后，KM2线圈得电，KM2吸合，KM2的辅助触点"自锁"，
使KM2接触器（△接触器）一直吸合，
这样就完成了三角型接法的切换！
同时，KM2切断时间继电器的线圈回路，时间继电器断开并复位

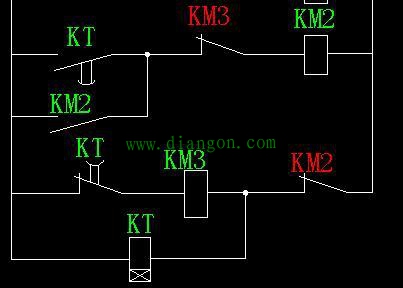

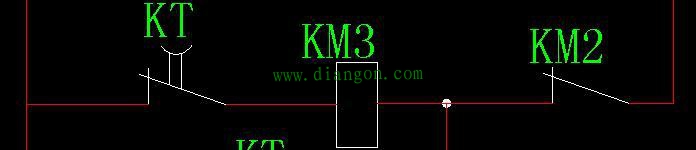

再来，你可能会发现，串联KM2，KM3的常闭触点（红色字体）有什么用！看图

是为了避免同时吸合发生短路。KM3线圈失电后，KM3的辅助触点复位，KM2才可以接通，KM2接通后，KM2辅助触点动作，才切断KT线圈的电！
最后，完成后，电路中的线圈仅有KM1和KM2是接通的，完成星三角降压启动。
