通过PLC的I/O接线图了解梯形图-plc三种接地方式

了解输入信号和对应输入继电器的配置、输出继电器的配置及其所接的对应负载。
    在没有给出输入/输出设备定义和plc的I/O配置的情况下，应根据PLC的I/O接线图或梯形图和指令语句表，做出输入/输出设备定义和PLC的I/O配置。
    PLC的I/O接线是连接主电路和PLC梯形图的纽带。

    1) 根据用电器(如电动机、电磁阀、电加热器等)主电路控制电器(接触器、继电器)主触点的文字符号，在PLC的I/O接线图中找出相应编程元件的线圈，便可得知控制该控制电器的输出继电器，再在梯形图或语句表中找到该输出继电器的程序段，并做出标记和说明。〖JP〗

    2) 根据PLC的 I/O接线图的输入设备及其相应的输入继电器，在梯形图(或语句表)中找出输入继电器的动合触点、动断触点，并做出相应标记和说明。

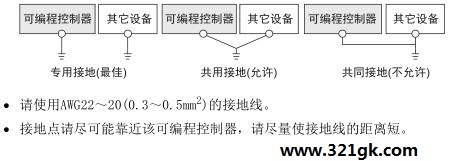

plc三种接地方式

正确接地是重要而复杂的问题。理想的情况是一个系统的所有接地点与大地之间阻抗为零，但这是难以做到的。完善的接地系统是 plc 控制系统抗电磁干扰的重要措施之一。
接地设计有两个基本目的：一是消除各路电流流经公共地线阻抗所产生的噪声电压；二是避免磁场与电位差的影响，使其不形成地环路。如果接地方式不好就会形成环路，造成噪声耦合。接地是提高电子设备电磁兼容性（EMC）的有效手段之一。
正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使 PLC 系统将无法正常工作。设计中若能把接地和屏蔽正确的结合起来使用，可以解决大部分干扰问题。 PLC 控制系统的地线包括数字地（逻辑地）、模拟地、信号地、交流地、直流地、屏蔽地（机壳地）等。系统接地方式有：浮地方式、直接接地方式和电容接地三种方式。PLC 应与其它设备分别使用自己的接地装置，对 PLC 控制系统而言，它属高速低电平控制装置，应采用直接接地方式。由于信号电缆分布电容和输入装置滤波等的影响，各装置之间的信号交换频率一般都低于 1MHz，此时 PLC 控制系统接地线采用一点接地和串联一点接地方式；当频率高于 10MHz 时，采用多点接地；频率在 1MHz 至 10MHz 之间可用一点接地，也可多点接地。但在实际应用中，一般采用一点接地。

集中布置的 PLC 系统适于并联一点接地方式，各装置的柜体中心接地点以单独的接地线引向接地极。如果装置间距较大，应采用串联一点接地方式，用一根大截面铜母线（或绝缘电缆）连接各装置的柜体中心接地点，然后将接地母线直接连接到接地极。接地线采用截面不低于 2.5mm2 的铜芯导线，总母线使用截面大于 6.0mm2 的铜线。接地极的接地电阻小于 4Ω，接地极最好埋在距建筑物 10 至 15m 远处，而且 PLC 系统接地点必须与强电设备接地点相距 10m 以上。信号源接地时，屏蔽层应在信号侧接地；不接地时，屏蔽层应在 PLC 侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；多个测量点信号设计的屏蔽双绞线与多芯对绞总屏蔽电缆连接时，各屏蔽层应相互连接好，并进行绝缘处理，选择适当的接地处单点接地。禁止使用串联接地方式，因为这种接地方式会产生各设备之间地电位差。

PLC 控制变频器进行电动机变频调速时，PLC与变频器之间屏蔽线的屏蔽层要妥善接地。为防止PLC和变频器之间的控制信号线受空间电磁场的干扰，可在这些控制信号线的外层接屏蔽线，以提高系统的抗干扰能力。此种接线一定要注意，屏蔽的接地点只能选取一点，一般选在信号接收端，即变频器一边。这样，可提高系统的抗干扰能力。如果屏蔽线在两端都接地，会使屏蔽线上有电流流过，不但不能提高系统的抗干扰的能力，反而会加重对PLC的干扰。
