输配电线路运行管理及维护方法-带互感器三相电表接线图

时间:2017-02-22 19:16来源:未知 作者:admin 点击:
输配电线路运行管理及维护方法-带互感器三相电表接线图
通过调查发现,当前在输配电线路运行管理中还存在很多问题,例如不同地区影响因素不同,受到天气、气候、地域、海拔的影响,以及经济的快速发展,用电需求急剧增加,再加上配电范围广、管理人员不足,在管理中不能进行细致化、集约化的管理,因此管理维护中容易出现故障,导致局部地区电力中断,影响居民的日常用电,下面就综合对这些问题进行分析,从中总结出有效的管理措施,提高我国的用电管理水平,为以后这方面技术的发展奠定基础。
  1、输配电管理中面临的问题和难点
  1.1 受到地理环境的影响
  在对输配电线路进行管理和维护过程中,由于不同地区的地理环境,自然气候不同,因此管理和维护的重点也不同。我国地域辽阔,不仅有高原、高海拔地区,同时也有酷暑、苦寒等地区,这些地方的地理环境,天气情况都不同,直接影响输配电管理工作。如果在设计时不对这些影响因素加以考虑和分析,那么在日后的维护管理中肯定会面临很多问题。因此工作人员在日常维护工作中,一定要对设备缺陷进行记录,根据其受到破坏情况的不同,对受损情况做具体的分类,然后在后期进行审查,将所有的安全隐患都排除掉,避免线路在运行中出现故障,造成局部的停电。
  1.2 电能供应量加大
  随着我国的改革开放,逐渐发展出了很多大中型城市,这些城市在发展中,以后后期的运行中,都依赖电源,再加上工商业的繁荣,我国对电能的需求量加大,这样对于供电企业而言,在这方面会面临很大的压力。如果日常维护管理不到位,出现了长时间超负荷运行,那么就可能出现短路、线路中断、线路起火等问题,针对这些情况,要求工作人员在日常维护中,必须加大对电力设备的检查力度,对于发生过重大安全事故的设备,要做重点的检查,避免故障的再次发生。
  1.3 发生故障的主观原因
  由于电力工程质量不合格,后期运行不到位,再加上整体规划设计不合理,导致故障频发。第一,出现短路问题,在山丘中安装输配电线路,如果树木和线路之间的安全距离没有控制好,那么二者就容易连接,经常发生短路故障;第二,线路在正常运行时,如果在日常检查过程中,工作人员没有严格按照流程操作,对线路下生长的草木没有及时清理,对树木没有修整,就会出现短路甚至是跳闸故障;第三,对于输配电线路而言,如果线路中的线对线平行度出现问题,导致各自线路的安全距离不够,在强电流作用下,就会出现打连火灾,直接影响用户的用电安全。
  1.4 对客观因素的分析
  一般设计输电线路时,尽可能都远离城市中心和农村,这些地方是野外、郊区,因此在很大程度上会受到自然因素的影响。例如雷击比较严重,据不完全统计,雷击导致的线路问题占到12%,除此之外,雷雨、暴风雪也会有影响,这些自然因素是不能控制的,但是在设计中一定要安装避雷针,除此之外,相关的配套设施也要进行配置安装,将自然因素对线路的影响降到最低。
  2、日常输配电线路运行的管理方法
  2.1 完善输配电的运行管理制度
  输配电管理制度非常重要,其是日后管理工作的主要依据,如果该机制设置不合理,或者出现很多漏洞,那么管理工作就会存在很多问题,不利于以后的管理工作。在对运行管理制度进行完善时,一定要做到以下三点:第一,管理责任落实到个人,必须落实岗位责任制,这样在日常工作中,才能提高每一个工作人员的责任感,保证工作的质量,严格按照操作流程操作,避免责任不到位问题,有效避免线路出现故障;第二,设立全天岗位值班制度,就是要求全天24小时都有员工值班,一般设置三班,一班工作8小时后,就会有轮岗员工进行轮换,在轮换过程中,针对一天的运行情况,做好相关工作的交接,保证工作顺利地进行;第三,做好设备方面的管理,建立设备管理流程,工作人员在一线管理中,都要携带设备管理手册,在手册中对需要检查的项目都进行了分类,管理人员需要结合实际情况,对设备检查结果进行填写,保证和实际的一致性,如果发现有问题,可以及时处理,避免问题的扩大化。
  2.2 建立日常检修管理机制
  对线路中的设备进行检修非常有必要的,其是保证线路正常运行的关键环节,在检修过程中,一定要结合当地的实际情况,例如天气情况、气候情况、地理环境等,采取有效的检修方式,在保证检修质量的同时,降低员工的工作量,提高工作效率。第一,要建立日常检修机制,对每一天的工作具体内容都有明确规定,结合一年四季不同的环境,对检修的重点也进行了细致化的分析,这样工作人员在检修中,就可以做到有的放矢。对每个季度都有不同的检修计划,要求工作人员严格按照制度去落实,对一般问题做好常规检查,避免出现严重事故,将故障扼杀在萌芽中;第二,结合工作中的一些突出问题或者容易发生的重大问题,采取应急预案,对这些环节做重点的分析和检查,如果发生了事故,严格按照预案执行和处理,在检修过程中要遵循以下原则,由于供电企业也属于服务性行业,因此要将服务质量放到第一位,要降低停电次数,缩小停电范围,保证大多数人的正常用电,如果条件允许,在检修时可以选择用电低峰阶段进行,将用电检修的损失降到最低;第三,在检修过程中,还应该积极引入先进的检修工艺和检修设备,有效提高检修质量和检修效率。对电力线路施工质量也要加强管理,如果施工质量不过关,对后续的运行维护、管理都会带来很大的问题。在施工监督时,如果发现质量不合格问题,必须立即要求返工,质量过关后才能继续下一步操作。
   2.3 对施工材料加强检查
  如果没有合格的材料,再好的施工技术也不能保证最终的工程质量。在施工过程中,由于对节能技术指标要求比较高,为了达到客户的需求,施工技术标准应该比实际的高一个级别,使用逐段的计算方法,对有功功率进行节约,由于线路在单位长度下的电抗值没有非常大的变化,就不需要对综合功率和无功功率进行考虑了,在整条线路负荷不发生变化的情况下,可以更换截面面积比较大的导线,有效减少线路中的电阻。在架设线路的选择中,一定要选择架空的绝缘导线,其优点非常多,第一,这种导线能够避免外力的影响,加强线路整体的安全运行,除此之外,其他线路容易发生停电问题,这种线路可以有效避免这些问题的发生,有效提升了线路的使用率;第二,这种线路可以节约材料,整体美观。由于线路会长时间暴露在空气中,受到雨水、风霜的影响,这种线路的实践应用,可以降低导线的腐蚀程度,延长使用寿命。
  3、输配电线路日常运行的维护措施
  3.1 积极对线路进行避雷防护
  如果发生雷击问题,对输配电工程的安全性会造成很大影响,雷击的瞬间电压非常高,因此有关管理人员必须加强施工技术人员的培训,提高防雷专业知识,在此基础上,完善施工过程中的防雷问题。在现阶段而言,我国的大多数电力企业都利用了国外的防雷技术,然后再分析具体位置的线路分布规律,科学设置输配电工程的规划管理模式。我国幅员辽阔,有一部分的输配电线路分布在旷野或山区,如果没有有效的防雷措施很容易受到雷击,针对这些情况,在对输配电的设计和规划中,一定要全面考虑输配电的路径,尽量避免选择在山区或峡谷地带,这些地点都是雷电的高发点,除此之外,对于重点的地段要架设地线,同时安装避雷角来进行线路的保护。
  3.2 加强对绝缘子的处理
  绝缘子的对线路有很大的影响,如果绝缘子严重被污染、上面有杂质等,就会导致线路出现闪络问题,针对这一情况,在日常维护过程中,要积极进行防水、防灰尘处理,如果当地环境比较好,可以使用一些简单的措施,例如可以在绝缘子外层覆盖一层防水、防尘的材料,这样绝缘子电阻增加,减少被雷击的概率。而且当这一层保护膜被破坏之后,还可以及时更新,操作简单快捷有效。利用仪器就可以判断哪段的薄膜被破坏,工作效率也得到了提高。
  通过以上对输配电线路运行管理及维护方法分析,发现存在的问题较多,而且由于地区环境不同,施工方面也存在很多困难,在处理过程中应该建立相关的责任管理制度,设立日常维修流程,严格按照流程执行,保证线路运行的质量。

带互感器三相电表接线图

三只互感器安装在断路器负载侧,三相火线从互感器穿过。

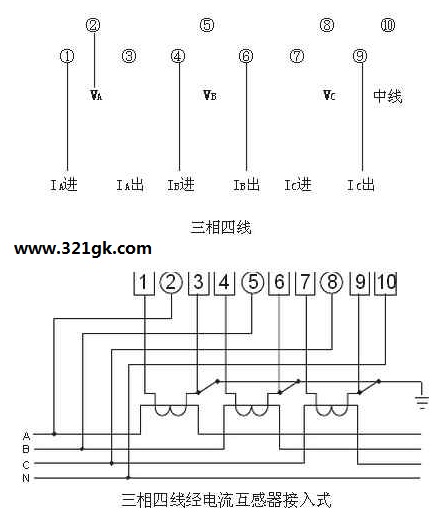

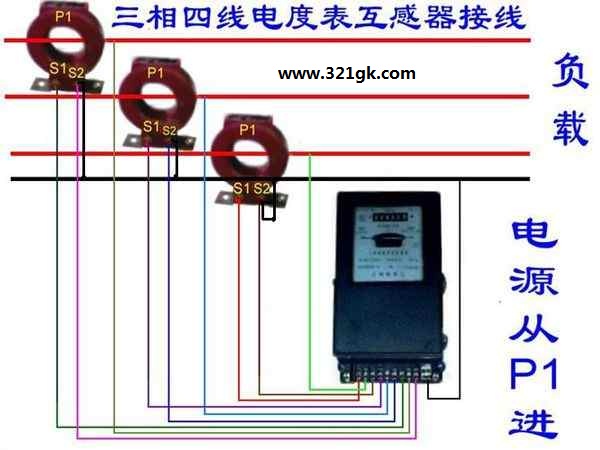

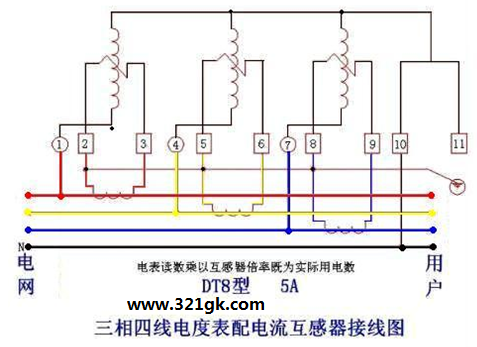

互感器和电度表的接线如下:
1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。
3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。
2、5、8为电压接线,依次接A、B、C相电。
10端子接零线 。
