变压器的不正常工作状态主要有：过负荷、外部短路引起的过电流；外部接地短路引起的中性点过电压；油箱漏油引起的油面降低；或冷却系统故障引起的温度升高等。此外，大容量变压器，由于其额定工作磁通密度较高，工作磁密与电压频率比成正比例，在过电压或低频率下运行时，可能引起变压器的过励磁故障等。针对以上情况，大型变压器一般采用以下几种保护方式：
保护方式
一、瓦斯保护：保护变压器内部短路和油面降低的故障。
二、差动保护、电流速断保护：保护变压器绕组或引出线各相的相间短路、大接地电流系统的接地短路以及绕组匝间短路。
三、过电流保护：保护外部相间短路，并作为瓦斯保护和差动保护(或电流速断保护)的后备保护。
四、零序电流保护：保护大接地电流系统的外部单相接地短路。
五、过负荷保护：保护对称过负荷，仅作用于信号。
六、过励磁保护：保护变压器的过励磁不超过允许的限度。
瓦斯保护
反应变压器油箱内部各种故障和油面降低。0.8MVA及以上油浸式变压器和0.4MVA及以上车间内油浸式变压器，均应装设瓦斯保护。当油箱内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号;当产生大量瓦斯时，应动作于断开变压器各侧断路器。带负荷调压的油浸式变压器的调压装置，亦应装设瓦斯保护。
纵联差动保护或电流速断保护
反应变压器引出线、套管及内部短路故障的纵联差动保护或电流速断保护。保护瞬时动作于断开变压器的各侧断路器。
1. 对 6.3MVA以下厂用变压器和并列运行的变压器，以及10MVA以下厂用备用变压器和单独运行的变压器，当后备保护时间大于0.5s时，应装设电流速断保护。
2. 对6.3MVA及以上厂用工作变压器和并列运行的变压器，10MVA及以上厂用备用变压器和单独运行的变压器，以及2MVA及以上用电流速断保护灵敏性不符合要求的变压器，应装设纵联差动保护。
3. 对高压侧电压为330kV及以上变压器，可装设双重纵联差动保护。
4. 对于发电机变压器组，当发电机与变压器之间有断路器时，发电机装设单独的纵联差动保护。当发电机与变压器之间没有断路器时，100MVA及以下发电机与变压器组共用纵联差动保护;100MVA以上发电机。除发电机变压器共用纵联差动保护外，发电机还应单独装设纵联差动保护。对200~300MVA的发电机变压器组亦可在变压器上增设单独的纵联差动保护，即采用双重快速保护。
过电流保护
1、过电流保护宜用于降压变压器。
2、复合电压起动的过电流保护，宜用于升压变压器、系统联络变压器和过电流保护不满足灵敏性要求的降压变压器。
3、负序电流和单相式低电压起动过电流保护，可用于63MVA及以上升压变压器。
4、当采用上述2、3的保护不能满足灵敏性和选择性要求时，可采用阻抗保护。
零序电流保护
反应大接地电流系统中变压器外部接地短路的零序电流保护。110kV及以上大接地电流系统中，如果变压器中性点可能接地运行，对于两侧或三侧电源的升压变压器或降压变压器应装设零序电流保护，作变压器主保护的后备保护，并作为相邻元件的后备保护。
什么是零序电流保护
利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。在电缆线路上都采用专门的零序电流互感器来实现接地保护。将零序电流互感器套地三芯电缆上，电流继电器接在互感器的二次线圈上，在正常运行或无接地故障时，由于电缆三相电流的向量之和等于零，零序互感器二次线圈的电流也为零(只有很小的不平衡电流)，故电流继电器不动作。当发生接地故障时，零序互感器二次线圈将出现较大的电流，使电流继电器动作，以便发出信号或切除故障。
过负荷保护
反应变压器对称过负荷的过负荷保护。
对于400kVA及以上的变压器，当台数并列运行或单独运行并作为其他负荷的备用电源时，应根据可能过负荷的情况装设过负荷保护。对自耦变压器和多绕组变压器，保护装置应能反应公共绕组及各侧过负荷的情况。变压器的过负荷电流，在大多数情况下，都是三相对称的，故过负荷保护只要接入一相电流，电流继电器来实现，并进过一定的延时作用于信号。选择保护安装在哪一侧时，要考虑它能够反映变压器所有各侧线圈过负荷情况。在无经常值班人员的变电所，必要时过负荷保护可动作于跳闸或断开部分负荷。
过励磁保护
反应变压器过励磁的过励磁保护。
目前的大型变压器设计中，为了节省材料，降低造价，减少运输重量，铁心的额定工作磁通密度都设计得较高，约在1.7~1.8 T，接近饱和磁密(1.9~2 T)，因此在过电压情况下，很容易产生过励磁。另因磁化曲线比较“硬”，在过励磁时，由于铁心饱和，励磁阻抗下降，励磁电流增加的很快，当工作磁密达到正常磁密的1.3~1.4倍时，励磁电流可达到额定电流水平。其次由于励磁电流是非正弦波，含有许多高次谐波分量，而铁心和其他金属构件的涡流损耗与频率的平方成正比，可引起铁心、金属构件、绝缘材料的严重过热，若过励磁倍数较高，持续时间过长，可能使变压器损坏。因此，高压侧为500kV的变压器宜装设过励磁保护。
装设变压器过励磁保护的目的是为了检测变压器的过励磁情况，及时发出信号或动作于跳闸，使变压器的过励磁不超过允许的限度，防止变压器因过励磁而损坏。

高压开关柜操作的五防联锁功能

五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
1、防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态不能操作隔离开关。）
2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作）
3、防止接地开关处于闭合位置时关合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）
4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）
5、防止误入带电间隔。（只有隔室不带电时，才能开门进入隔室）
变配电室的“五防”即防火、防水、防雷、防雪、防小动物。“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
常规防误闭锁装置
常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

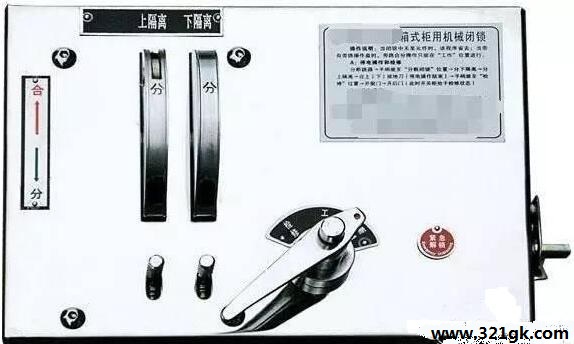

1.机械闭锁
是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
2.程序锁(或称机械程序锁)
是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。其最大优点是钥匙传递不受距离的限制，所以应用范围较广。程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。

程序锁在使用中所暴露的问题是：
①某些程序锁功能简单，只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；
②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；
③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；
④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；
⑤倒闸操作中，分、合两个位置的精度无法保证；
⑥程序锁使用时，必须从头开始，中间不能间断。所以程序锁现在已不采用。

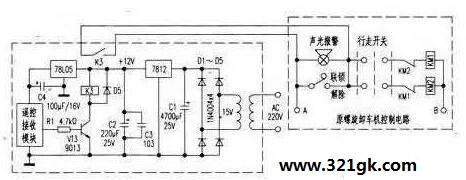

3.电气闭锁
是通过电磁线圈的电磁机构动作，来实现解锁操作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。电气闭锁的优点是操作方便，没有辅助动作，但是在安装使用中也存在以下几个突出问题：

①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。需要和电气联锁电路配合使用才能具有正反向闭锁功能；
②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低，增加了直流系统的故障率；
③需要敷设电缆，增加额外施工量；
④需要串入操作机构的辅助触点。根据运行经验，辅助触点容易产生接触不良而影响动作的可靠性；
⑤在断路器的控制开关上，一般都缺少闭锁措施。
