电机相电压与线电压的关系步进电机开环闭环控制系统原理

相电压和线电压：
1、三相发电机星形接法中，三个绕组的末端被连在一起形成公共端——中性线——零线。和三个绕组起端相连接的输电线形成相线，也叫火线。（火线）与中性线间的电压就叫相电压U1。
2、三相对称电源出线端（相线）与零线（绿色虚线）之间的电压，称作相电压。相线之间的电压称作线电压。
(1)相电压是加在每一相绕组两端的电压。 (2)线电压是三相电源线中，每两个线端之间的电压。 (3)当电动机三相绕组接成星形(Y形)时，线电压=相电压X√3，或者相电压=线电压/√3。例如：线电压= 380V时，相电压=380V/√3=220V。 (4)当电动机三相绕组接成三角形（△形）时，线电压=相电压。

步进电机开环闭环控制系统原理

闭环控制和开环控制的不同之处在于闭环控制要根据因控制命令导致的结果作为其他控制命令的参考条件，而使被控的电机处于受控状态。
即控制——相应——反馈——控制
而开环控制为控制——相应——控制
步进电机的控制方式一般分为开环控制与闭环控制两种控制方式，其中开环控制步进电机最简单的控制方式就是玎环控制系统，其原理框图如图5-1所示：

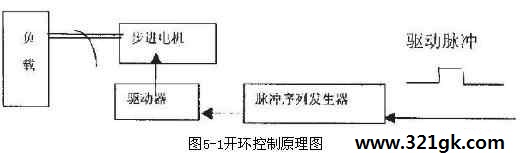

　　图5-1开环控制原理图在这种控制方式下，步进电机控制脉冲的输入并不依赖于转子的位置，而是按一固定的规律发出控制脉冲，步进电机仅依靠这一系列既定的脉冲而工作，这种控制方式由于步进电机的独特性而比较适合于控制步进电机，适合于我国的国情这种种控制方式的特点是：控制简单、实现容易、价格较低，这种控制方式特别在开环控制中，负载位置对控制电路没有反馈。
　　因此，步进电机必须『F确地响应每次励磁的变化，如果励磁变化太快，电机不能移动到新的位置，那么实际负载位置与理想位置就会产生一个偏差，在负载基本不变时，控制脉冲序列的产生较为简单，但是在负载的变化可能较大的场合，控制脉冲序列的产生就很难照顾全面，就有可能出现失步等现象目前随着微机的应用普及，依靠微机，可以实现一些较复杂的步进电机的控制脉冲序列的产生。
　　但是，这种控制方式也有如下的缺点：电机的输出转矩和速度不仅与负载有很大的关系，而且在很大程度上还取决于驱动电源和控制的实现方式，精度不高，有时还会有失步、振荡等现象，但由于它较易实现，价格低廉，故目前所采用的控制方式大多数为开环控制。
　　闭环控制由于步进电机开环控制系统有精度不高、丢步等缺点，故在精度要求较高的场合可以采用步进电机的闭环控制系统，其原理框图如图5-2所示：

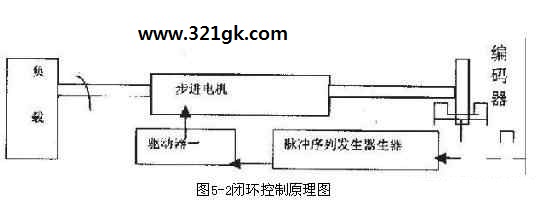

　　反应式步进电动机特新研究22 图5-2闭环控制原理图

　　这种控制方式是直接或间接地检测出转予(或负载)的位置或速度，然后通过反馈和适当的处理，自动地给出步进电机的驱动脉冲序列，这个驱动脉冲序列是根据负载或转子的位置而随时变化的这种控制方式的实现方法很多，在要求精度很高的场合，结合微步驱动技术及微型计算机控制技术，可以实现很高的位置精度要求。 (责任编辑：admin)
