三相异步电动机接线柱接线方法图解三相异步电动机的分类

三相异步电动机的三相绕组共有六个接线头引出来，接在接线盒的六个接线上，并标着符号D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各为一相，称为A、B、C三相绕组，如图1所示。

三相异步电动机的接线方法有两种，一种是三角形接线，用符号“△”表示；另一种是星形接线，用符号“Y”表示。所谓三角形接线是把接线盒的六个接线柱中，上下两柱用金属片连接起来后，再分别接电源，如图2 (a)所示。所谓星形接线是把上面三个接线柱用金属片连接起来，下面三个接线柱再分别接电源，如图2 (b)所示。

图1 接线盒中六个线头排列示意图

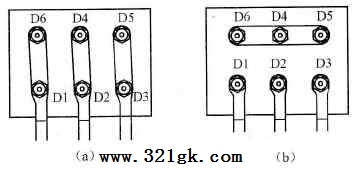

图2 电动机绕组三角形或星形接线
电动机三相绕组究竟按何种方式连接，要看铭牌标明的电压和接线方式，如果铭牌上标着电压220/3 80V，接法△／Y，表明该台电动机有两种接线方式，适应两种不同的电压。如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。

三相异步电动机的分类

与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。三相异步电动机的6种分类方式：
1、按三相异步电动机的转子结构形式
可分为鼠笼式电动机和绕线式电动机。
2、按三相异步电动机的防护型式
可分为开启式（IP11）三相异步电动机、防护式三相异步电动机（IP22及IP23）、封闭式三相异步电动机（IP44）、防爆式三相异步电动机。
开启式（IP11）：价格便宜，散热条件最好，由于转子和绕组暴露在空气中，只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境。
防护式（IP22及IP23）：通风散热条件也较好，可防止水滴、铁屑等外界杂物落入电动机内部，只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境。
封闭式（IP44）：适用于潮湿、多尘、易受风雨侵蚀，有腐蚀性气体等较恶劣的工作环境，应用最普遍。
3、按三相异步电动机的通风冷却方式
可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机。
4、按三相异步电动机的安装结构形式
可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机。
5、按三相异步电动机的绝缘等级
可分为E级、B级、F级、H级三相异步电动机。
6、按工作定额
可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机。 (责任编辑：admin)
