摇表的正确使用方法-兆欧表测量电缆绝缘电阻方法

正确使用摇表的方法是：

     1．摇表应按电气设备的电压等级使用，不要使测量范围过多地超出被测绝缘电阻的数值，以保证读数的准确。一般被测量设备的额定电压在500V以下，要用额定电压500~1000V的兆欧表；在500V以上，则要用1000~ 2500V的兆欧表。     应特别注意的是，不要用输出电压太高的摇表测低压电气设备，否则就有把设备绝缘击穿的危险。

     2．摇表接线用引线，要用绝缘良好的、易于识别的单根导线，不要用双股绝缘线，以保证接线、测量的准确。

     3．-般摇表上有三个接线柱，“线”接线柱(L)在测量时，与被测物和大地绝缘的导体部分相接；“地”接线柱(E)在测量时，与被测物的外壳或其他导体部分相接；“保护”(G)或者“屏”接线柱，只在被测物表面漏电很严重的情况下使用。例如测电缆的缆芯对缆壳的电阻值时，将电缆、缆壳、芯之间的内层绝缘物接保护环，以消除因表面漏电而引起的误差。

     4．测量前摇表应做一次开路和短路的试验，即在接被测物前，摇动发电机手柄到额定转速，指针应指到∞。然后“线路”、“接地”两接线柱L、E短接，摇动手柄，指针应指到零。

     5．使用摇表时，应注意远离大电流的导体和有外磁场的场合，同时要放平。摇动手柄时，勿使表身摇动，以免影响读数。

     6．摇动手柄，应将速度保持在规定的范围（一般规定为120r/min，可以在±20%范围内变动），切忌忽快忽慢。手柄应一直摇到表针稳定。

     7．如果被测设备短路，表针指到零时，应立即停止摇动手柄，以免摇表过热烧坏。对大电容设备（如电容器、电缆）测试完毕，必须先将被测物对地短路放电，然后再停止摇动手柄，以防被测物放电，打坏兆欧表。

兆欧表测量电缆绝缘电阻方法

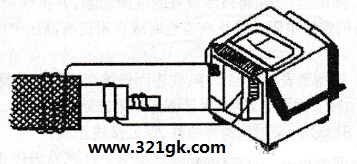

测量时的接线方法如图所示。将兆欧表接线柱E接电缆外壳，接线柱G接电缆芯与外壳之间的绝缘层上，接线柱L接电缆线芯，摇动兆欧表的发电机手柄读数。测量结果是电缆线芯与电缆外壳的绝缘电阻值。
兆欧表测量电缆绝缘电阻

图兆欧表测量电缆绝缘电阻 (责任编辑：admin)
