使用摇表测试时要注意的事项是:


    1.测试前,必须将被测设备的电源切断,并接地短路放电2~3分钟,决不允许用摇表测量带电设备的绝缘电阻。禁止在雷电时或在附近有高压带电导体时用摇表测量,以防发生人身或设备事故。

     2.被测物表面应擦干净,在表面侵蚀严重而又不易除去时,或者空气湿度较大时,应使用保护环,以消除表面漏电影响,保证测试结果准确。

     3.接线时,必须认清接线柱,保证接线正确。

     4.测试完毕,应将被测物接地放电。在兆欧表停止转动和被测设备充分放电之前,不可用手去触及被测部分和进行拆线工作。

     5.记录测量结果时,最好还要记录对测量有影响的其他条件,如温度、气候、湿度、所用兆欧表等级等,以便进行结果分析。

示波器测试晶振的正确方法

  晶振波形一般是正弦波或者方波,当输出波形是方波时,一般上升沿比较抖,且包含了较多的高频信号,这个时候就要保证测试的带宽足够,理论值是带宽是被测信号频率的2倍,实际测试方波时带宽应该是被测信号频率的10倍。

  除了带宽之外,在测试晶振时,还有一点应该重点注意:晶振对电容负载较敏感,探头电容相对较大,相当于一个很重的负载并联在晶振电路中,容易导致电路停振而得不出正确的测量结果。

  所以在进行晶振测试的时候,需要保证足够的带宽和较小的输入电容。

  示波器测试晶振的正确方法

  首先我们来回答标题的问题,用200M示波器绝对可以测试10M晶振的波形,可是为什么测出来的波形是图1的形状呢?

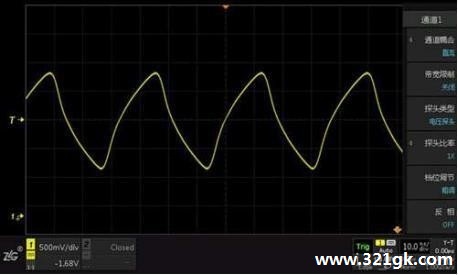

图1 失真的晶振波形

  这是因为在测试的时候,探头选择了×1档位,ZDS2000系列标配的ZP1025S探头在×1档时带宽为10MHz,输入电容为55 pF±10 pF,由此导致了波形的失真。

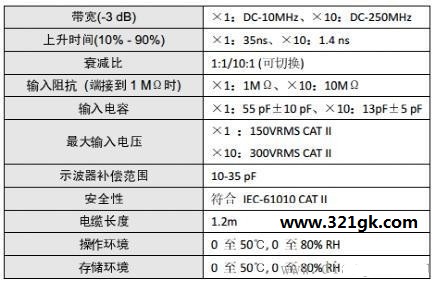

表1 ZP1025S技术参数表

  让我们将探头档位调为×10档,此时探头带宽为250MHz,输入电容为13pF±5 pF,我们来看看此时的波形吧。

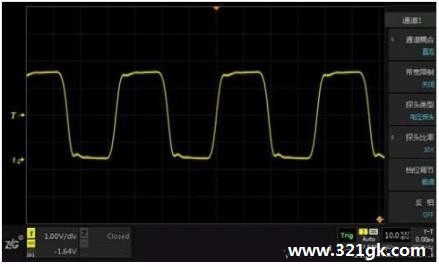

图2 正确的晶振波形

  为了提高信号保真度,还应使用探头标配的接地弹簧代替接地鳄鱼夹就近接地。

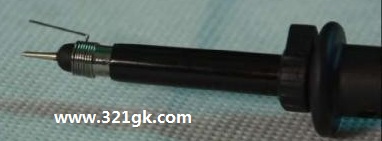

图3 标配接地弹簧

  大家在使用示波器进行测试的时候,除注意示波器的设置之外,还要注意当前探头的档位,不同的档位对应不同的参数,合适的才是最好的!
