绝缘电阻表是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电动机绕组、电缆、电气设备等的绝缘电阻。绝缘电阻表上有三个分别标有接地(E)、电路(L)、保护环(G)的接线柱，使用时不仅要接线正确，端钮拧紧，还要注意以下事项：

    (1)测量前先将绝缘电阻表进行一次开路试验和短路试验，检查绝缘电阻表是否正常。具体操作为：将两连接线开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。

    (2)被测设备必须与其他电源断开，测量完毕一定要将被测设备充分放电（需2～3min），以保护设备及人身安全。

    (3)绝缘电阻表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。

    (4)摇测时，将置于水平位置，手柄转动时其端钮间不许短路。摇测电容器、电缆时，必须在手柄转动的情况下才能将接线拆开，否则反充电将会损坏绝缘电阻表。

    (5)摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。在摇动过程中，当出现指针己指零时，就不能再继续摇动，以防表内线圈发热损坏。

    (6)对较大容量的设备，如变压器、电动机、电缆等，有时要测量吸收比，即摇测至60s和15s两电阻数值比。当R60/R15 >1.3时，可以认为绝缘合格，否则说明绝缘受潮，需进行烘干处理。

    (7)为了防止被测设备表面泄漏电阻，使用绝缘电阻表时，应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。

    (8)应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。一般额定电压在500V以下的设备，选用500V或1000V的绝缘电阻表；额定电压在500V及以上的设备，选用1000～2500V的绝缘电阻表。量程范围的选用一般应注意不要使其测量范围过多地超过所测设备的绝缘电阻值，以免使读数产生较大的误差。

    (9)禁止在雷电天气或在邻近有带高压导体的设备处使用绝缘电阻表测量。

数字万用表测量原理

数字万用表的类型多达上百种，按量程转换方式分类，可分为手动量程式数字万用表、自动量程式数字万用表和自动／手动量程数字万用表；按用途和功能分类，可分为低档普及型（如DT830型数字万用表）数字万用表、中档数字万用表、智能数字万用表、多重显示数字万用表和专用数字仪表等；按形状大小分，可分为袖珍式和台式两种。数字万用表的类型虽多，但测量原理基本相同。下面以袖珍式DT830数字万用表为例，介绍数字万用表的测量原理。DT830属于袖珍式数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶显示数字，最大显示数字为±1999，因而属于3z位万用表。
　　同其他数字万用表一样，DT830型数字万用表的核心也是直流数字电压表DVM（基本表）。它主要由外围电路、双积分A／D转换器及显示器组成。其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片ICL7106构成的。
　　（1）直流电压测量电路 图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。把基本量程为200mV的量程扩展为五量程的直流电压挡。图中斜线区是导电橡胶，起连接作用。

　　图1 数字万用表直流电压测量电路原理图

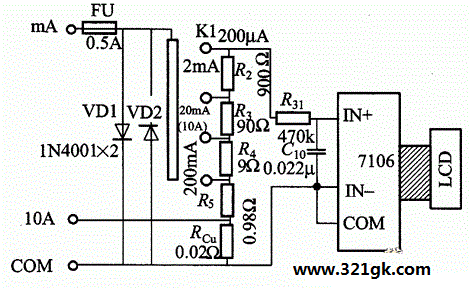

　　（2）直流电流测量电路 图2为数字万用表直流电流测量电路原理图，图中VD1、VD2为保护二极管，当基本表IN＋、IN一两端电压大于ZOOmV时，VD1导通，当被测量电位端接入IN一时，VD2导通，从而保护了基本表的正常工作，起到“守门”的作用。R2～R5、RC．分别为各挡的取样电阻，它们共同组成了电流－电压转换器（I／U），即测量时，被测电流△在取样电阻上产生电压，该电压输人至IN＋、IN—两端，从而得到了被测电流的量值。若合理地选配各电流量程的取样电阻，就能使基本表直接显示被测电流量的大小。

　　图2 数字万用表直流电流测量电路原理图

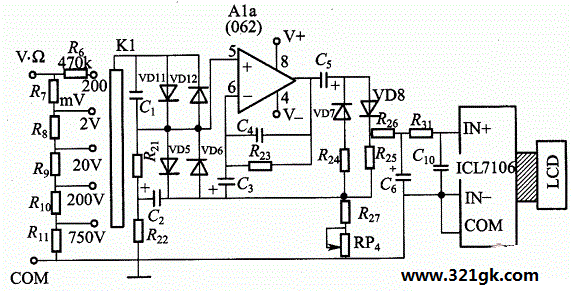

　　（3）交流电压测量电路 图3为数字万用表交流电压测量电路原理图。由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
　　图中，C1为输入电容。VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。R21是为防止放大器输入端出现直流分量而设计的直流通道。VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。同时输入至基本表的部分信号经C3反馈到运算放大器062的反相输人端，以改善检波器的整流特性。电容器CZ经R22接地，C2、C3的电容量及质量直接影响着放大器的频率响应。C2对高频部分影响较大，C3对低频部分影响较大。C4、R23承担抑制或消除电路自励的任务。若使基本表所获得的直流电压与交流输入电压的平均值成比例变化，可通过RP4进行调节。R6～R10为分压电阻，与直流电压挡的分压电阻共用。
　　（4）交流电流测量电路 交流电流测量电路与图3所示出的交流电压测量电路基本相同。只需将图中的分压器改成图2中的分流器即可。故其分流电阻与直流电流挡共用，耦合电路及其后的电路与交流电压测量电路共用。

　　图3 数字万用表交流电压测量电路原理图

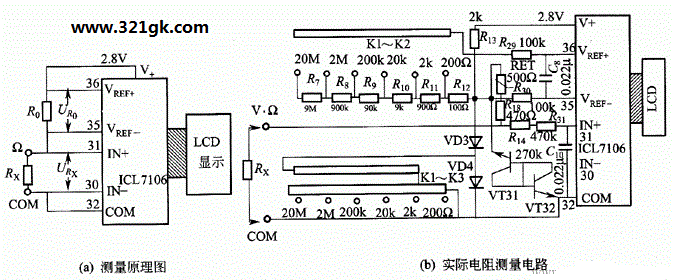

　　（5）直流电阻测量电路 图4（a）为数字万用表直流电阻测量原理图，图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM之间。V＋和vREF＋、vREF和IN＋、IN一和COM两两接通，用基本表的2.8V基准电压向Ro和Rx供电。其中UR。为基准电压，URx为输入电压。根据设计，当Rx＝R0时显示读数为1000，当Rx＝2R0时溢出显示[因为2000＞ 1999（最大显示数）］。一般情况下有

　　图4 数字万用表直流电阻测量电路

　　因此，只要固定若干个标准电阻Ro，就可实现多量程电阻测量。图4（b）为实际电阻测量电路。其中，R7～R12均为标准电阻，且与交流电压挡分压电阻共用。
