电工与电子测量仪表内阻的选用原则测量仪表类型的选择

电工常用仪表的内阻反映了其本身的功率消耗。对仪表内阻的选择，应根据被测对象阻抗的大小来考虑。为了保证仪表在测量时，不影响被测电路的工作状态，减少仪表的功耗。
    1．功率表与电压表
    对于功率表与电压表的电压线圈电阻值（也就是内阻），应尽量选大一些。
    2．电流表与功率表
    对于电流表与功率表电流线圈的电阻值（内阻），应尽量选小一些。

电工与电子测量仪表类型的选择

电工与电子测量仪表类型的选择应根据测量的是直流电还是交流电来确定。
    1．测量直流电
    如果测量直流电，可选用磁电式仪表，因为这种表的灵敏度和准确度都较高，更适用于测量直流电量。
    2．测量交流电
    如果测量交流电，可选用电磁式或电动式仪表，这样便于测量正弦交流电的有效值。电磁式和电动式仪表（电流表或电压表）还可以两用，既可以测交流又可以测直流（电压或电流）。
    对于正弦波电流或电压，还应考虑测量的是有效值、平均值、最大值还是瞬时值，测量不同类型电压时的具体选择方法如表1所列。

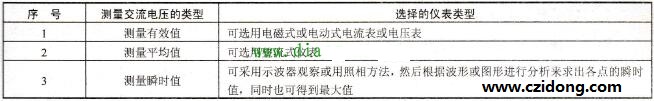

    表1    测量不同类型电压时的具体选择方法

    对于交流电的测量，还应考虑仪表的应用频率是否满足要求，否则会使测量误差变大。一般电磁式、电动式和感应式仪表的应用频率范围都较窄。
    3．其他方面
    (1)特殊设计的部分电动式测量仪表，可以用于对5000～8000 Hz中频进行测量。
    (2)整流式万用表应用的频率范围一般在45～1000 Hz，部分万用表（例如MF10型）应用频率可达到5000 Hz。
    (3)对于测量的频率较高，可采用静电式仪表或电子式仪表。
