电工与电子仪表的准确度等级电工各种常用仪表的内阻情况

电工与电子仪表在规定条件下工作时，可能出现的最大基本误差与仪表测量上限值比值的百分比，叫做仪表的准确度等级。其计算公式
    ±K=(△m/Am)×100%
式中  ±K-仪表的准确度等级；
    △m-以绝对误差表示的最大基本误差；
    Am-仪表的测量上限值。
    由此可见，电工与电子仪表的准确度等级，即为该仪表在规定的工作条件下使用时，最大误差的数值。
  电工测量指示仪表在额定条件下使用时，其最大基本误差的百分数，称为仪表精度等级α的百分数，即：
    ±a%=（△Xm/Xm）×100%
式中△Xm-最大绝对误差；
    Xm-仪表的最大量程。
    国家标准规定：
    1．  电压表和电流表的精度等级
    电压表和电流表的精度等级分为0.05，0.1，0.2，0.3，0.5，1.0，1.5，2.0，2.5，3.0，5.0等十一级。
    2．功率表和无功功率表的精度等级
    功率表和无功功率表的精度等级分为0.05，0.1，0.2，0.3，0.5，1.0，1.5，2.0，2.5，3.5等十级。
    3．频率表的精度等级
    频率表的精度等级分为0.05，0.1，0.15，0.2，0.3，0.5，1.0，1.5，2.0，2.5，5.0等十一级。
    测量时，仪表全量程范围内的指示误差不得超过最大基本误差。
    4．需要说明的问题
    (1)仪表的精度并非测量精度，仪表运用在满刻度偏转时，相对误差较小。
    (2)要提高测量精度，应从两方面着手：一是选用精度等级高的仪表；二是使仪表尽可能运用在满偏转状态，也就是要合理地选择仪表的量程。
    (3)非线性刻度的仪表其示值相对误差不能用上述方式计算。例如，对于万用表电阻挡，当指示值Rx=中心值=Ro时，测量误差最小。因此，为了减小误差，一般以指针在中心电阻值的0.2～2.5倍之间为宜。

电工各种常用仪表的内阻情况

电工各种常用仪表的内阻情况速查如表1所列，供使用时参考。

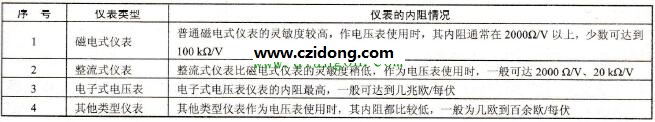

    表1    电工各种常用仪表的内阻情况

电流表内阻的大小，也和表头灵敏度有关，灵敏度越高，则所用分流器的电阻值越小，从而使电流表的内阻也越小。
