家用电表选型 电表的接法 家用电表接线图

时间:2017-03-15 09:34来源:未知 作者:admin 点击:
家用电表选型-电表的接法 家用电表接线图
电表容量的选择:选择电表的容量应使用电设备在电表额定电流的20~120%之间,单相220V照明装置以每千瓦5安,三相380V动力用电以每千伏1.5安或2安计算为宜。
电表电流的大小:一般家庭用电表额定电流不宜大于10安。这是因为:
1. 电表的启动电流在功率因数为1时,大约为额定电流的0.5~1%,所以一只10A的电表要有0.05~0.1A的电流通过时才开始转动,在220V的线路上其功率相当于12~24瓦。电表虽然是一种精密仪器,但在转动的时候仍有无法避免的机械阻力存在。在开始转动的时候,由于原动力矩与机械阻力相差不大,在这种情况下,电表的准确度是不高的。
2. 一只校准了的电表只能保证在额定电压下,当电流为额定电流的10~100%范围之内,功率因数为0.5~1时,它的误差才不超过1~2%。也就是说一只10A的电表只能在负载为110~2200瓦时,才能达到计量准确的目的。而目前一般家庭的用电瓦数均不超过这个范围,如果电表的铭牌电流超过10A时,就达不到计量标准的目的,故不宜采用。
家庭电表的选择要以你家电器的总核载功率为基准,就是假如你家所有的电器都开了,总功率有多少,而且你还要预测你家里还会买什么电器,按照总需要的功率来确定你电表的型号。电能表的型号类别代号:一般电能表的类别代号均为D。组别代号:A代表安培小时计;B代表标准;D代表单相电能表;F代表伏特小时计;J代表直流;S代表三相三线;T代表三相四线;X代表无功。功能代号:F代表分时计费;S代表电子式;Y代表预付费式;D代表多功能;M代表脉冲式;Z代表最大需量。设计序号:一般用数字表示。改进序号:一般用汉语拼音字母表示。派生代号:T代表湿热、干热两用;TH代表湿热专用;TA代表干热专用;G代表高原用;H代表船用;F代表化工防腐。目前,电能表的形式及功能是多种多样的,各电能表品牌厂家在型号命名上也不尽完全相同,普通有功电能表只用两个字母表示其功能和用途。有特殊功能或电子式的电能表多用三个字母表示其功能和用途。举例如下。①DD28表示单相电能表。第一个字母D表示电能表,第二个字母D表示单相,9Q为设计序号。②DS862表示三相三线有功电能表。第一个字母D表示电能表,第二个字母S表示三相三线,86为设计序号,2为改进序号。③DT862表示三相四线有功电能表。D表示电能表,T表示三相四线,86为设计序号,2表示改进序号。④叨表示直流电能表。D表示电能表,J表示直流。⑤DB表示标准电能表。D表示电能表,B表示标准。⑥DZ表示最大需量电能表。D表示电能表,z表示最大需量。⑦¤秃表示三相三线标准电能表。D表示电能表,B表示标准,S表示三相三线。⑧DBT表示三相四线标准电能表。D表示电能表,B表示标准,T表示三相四线。⑨DX8表示无功电能表。D表示电能表,X表示无功,8为设计序号。⑩DTM31表示三相四线脉冲电能表,D表示电能表,T表示三相四线,M表示脉冲,31为设计序号。设计序号为33的电能表是具有同样功能的无功电能表。该电能表可用于工矿企业及各类营业单位计量有功电能或无功电能。可以远距离采集脉冲信号,编程控制调控电能,节省人力,提高工作效率。①DTD18表示三相四线有功多功能电能表。D表示电能表,T表示三相四线,D表示多功能,18为设计序号。该表除具有一般计量功能外,还有峰谷、平时分段电能计量及最大需量显示、需量累计等40多种功能,是工矿企业等用电部门实行多费率、分时计价、合理用电的计量仪表。
电表的安装:
1. 电表应安装在不易受震动影响的墙上或开关板上,距离地面应在1.7~2米之间;
2. 装电表的地方应清洁、干燥、无强磁场,并尽量设在明显的地方以便读数和监视;
3. 在易受机械损伤和脏污及易触碰的地方,电表应安装在箱内;
4. 电表应垂直安装,容许偏差不超过2°;
通电的检查:通电检查电表是否工作正常。如有不转、反转和误差过大等失常现象,应分析原因予以排除。造成这些故障的原因,大多数是接线错误。造成反转的原因,除可能为电压、电流线圈极性接反,电流、电压互感器极性接反外,也可能是负载失常。例如,在三相有功电表的负载中,当容量较大的电机出现超速运转时,电动机变成了发电机运行,这时有功电度表就会反转。 计算核对电表的运行情况:电表在投入使用一段时间后应进行计算核对。有时接线虽然错误,单从电度表的运行状态上很难观察出来,这就要根据负载的功率、功率因素和工作时间进行计算,将计算结果与电表读数进行对比,以便确认电表的可靠运行。

电表的接法 家用电表接线图

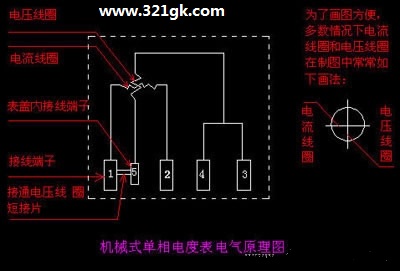

单相有功电度表(简称:单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成,只要电流线圈通过电流,同时电压线圈加有电压,转盘就受到电磁力而转动……单相电度表共有5个接线端子,其中有两个端子在表的内部用连片短接,所以,单相电度表的外接端子只有4个,即1、2、3、4号端子。由于电度表的型号不同,各类型的电表在铅封盖内都有4各端子的接线图。以下是家用电表接法图。

家用电表接线原理图如下:

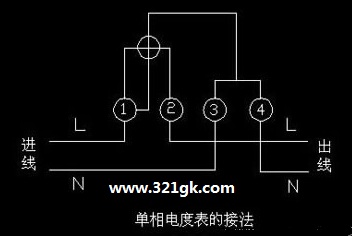

电表的接法一:直接接入法

如果负载的功率在电度表允许的范围内,即流过电度表电流线圈的电流不至于导致线圈烧毁,那么就可以采用直接接入法。

直接接入法:单相电度表共有四个接线端子,从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线,2、4接出线;另一种是按1、2接进线,3、4接出线。无论何种接法,相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊,具体的接线方法需要参照接线端子盖板上的接线图去接。

电表的接法二:经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电度表的电流线圈。接法有两种:

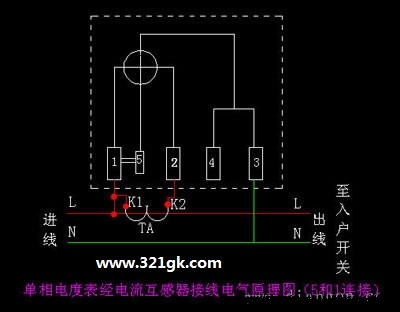

(1)单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开,所以互感器的K2端子禁止接地。如下图

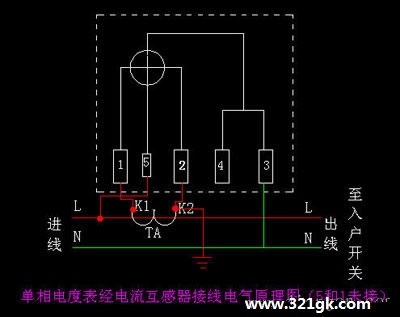

(2)单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开,所以互感器的K2端子应该接地。同时,电压线圈应该接于电源两端。
