安全电压36V的由来?5.5KW三相异步电动机控制电路图原理及电气元器件选型

时间:2018-03-29 09:04来源:未知 作者:admin 点击:
安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定,安全电压值的等级有42、36、24、12、6V五种,同时还规定:当电器
安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定,安全电压值的等级有42、36、24、12、6V五种,同时还规定:当电器设备采用了超过24V时,必须采取防直接接触带电体的保护措施。
安全电压并非绝对安全,也有发生36V等电压下触电死亡的事故。这是因为人体电阻因人而异,并受环境条件等影响。如果操作现场狭窄、潮湿或人在金属容器、矿井、管道内工作,触电后难于摆脱带电体,即使使用36V安全电压,仍有触电致死的可能性。因此,使用安全电压时也应视环境不同而采用相应的安全电压。对于人体而言,电流才是更关键的参数。高电压不一定会杀掉你,但是强电流一定会杀掉你,那为什么不直接写安全电流呢?因为电网的标准里只有电压才是恒定不变的,在额定电压下,电阻越大,通过的电流越小。
人体电阻的大小是影响触电后人体受到伤害程度的重要物理因素。www.diangon.com人体电阻由(体内电阻 )和(皮肤)组成,体内电阻基本稳定,约为500Ω。接触电压为220V时,人体电阻的平均值为1900Ω;接触电压为380V时,人体电阻降为1200Ω。经过对大量实验数据的分析研究确定,人体电阻的平均值一般为2000Ω左右,而在计算和分析时,通常取下限值1700Ω。由于人体电阻较大,低电压一定不会在人体产生强电流。所以低电压一定是安全的,通常12V电压为绝对安全电压。


5.5KW电动机一般是三相异步电动机,可以说是一个小电机,它的额定电流是11A左右,在大多数情况下,是可以直接启动的。启动开关可以用防护式闸刀开关,也可以用转换开关进行启动,也可以用交流接触器控制启动。方法很多。下面我来帮你选型:

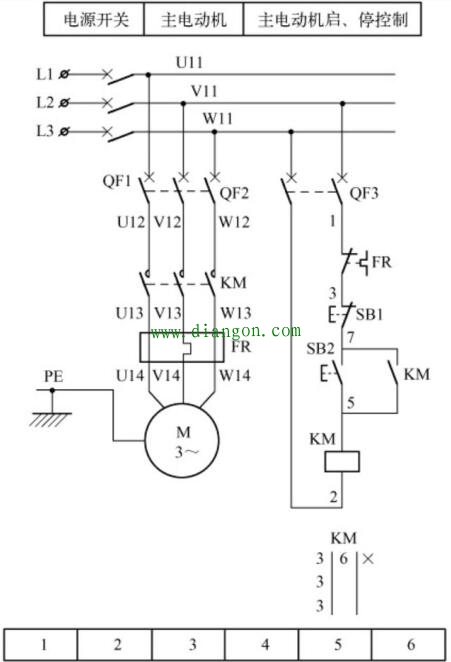

这个图是电动机的基本的连续运行电路图,图中的L1 L2 L3分别代表相线的A B C三相电,QF1 QF2分别是总电源空气开关和电动机的保护空气开关,QF3是控制线路的空气开关,空气具有切断线路的正常电流、过电流和短路电流的能力,具有自动保护功能,有小型空气开关俗称:空开和总制型空气开关俗称:断路器;FR是保护电动机过载的热继电器;KM是电动机启动用的交流接触器,它具有欠、失压保护功能,触头能够切断正常电流和短路电流的能力,和空气开关一样都有灭弧装置,主要是接通电源线路功作用。


5.5KW我们在选型空气开关时候可以选择断路器和空开,一般选择保护电器的额定电流的1.5倍左右,这个例子电动机的电流是11A,断路器或者空开需要用20A的,热继电器整定值是11A,交流接触器用18A。下面我来讲解控制启动过程
当我们依次合上QF3 QF2 QF1空气开关时,按下启动按钮SB2,相线L2电流通过1号线经过热继电器常闭触点变为3号线再经过停止按钮的常闭触点变为7号线至SB2的常开触点(此时由于已经按下按钮,触点状态已经闭合)变为5号线到KM接触器线圈的一端,通过接触器KM的另外一个接线端接到2号线,回到L3相线,这样接触器的电磁线圈得电吸合,KM接触器主触头和辅助触头闭合,电动机运转;当不在按启动按钮时,由于接触器的辅助触头已经闭合,线路仍然处于接通状态,这样电动机就可以连续运转起来;需要停止电动机时,按下停止按钮SB1,切断了控制回路的电路,接触器KM的电磁线圈失电回位,主触头和辅助触头回位,电动机停止运转。
一般情况下我们把3号线叫做电源线,7号线叫做自锁线或者自保线,5号线叫做线圈线或者启动线,这三根线是连接按钮的,很重要。
以上是个人见解,不足之处望大咖斧正!
