两地控制一盏灯电路图-三个开关控制一个灯电路

时间:2015-12-07 14:45来源:未知 作者:admin 点击:
两地控制一盏灯电路图-三个开关控制一个灯电路图

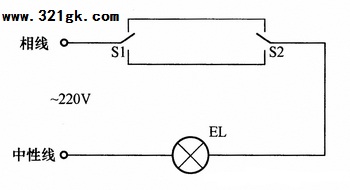

为了使用方便,在很多地方都需要用到在两个地放控制一盏灯,比如在楼梯上使用的照明灯要求在楼上、楼下都能进行开关灯的控制。其实这种两地控制很简单,它只是需要多用一根连线和一个开关,如下图所示。

两地控制一盏灯电路图

控制原理也很简单:两个开关你总要按下一个,此时就会接通电路,灯要么不亮、要么亮。但是灯亮与不亮是很明显的,所以你肯定知道按下去是控制开灯还是关灯。另外,由于此电路中灯灭时,开关S1仍然是带电状态,需要注意安全。

三个开关控制一个灯电路图

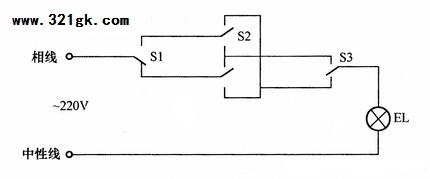

在日常生活中,经常需要用到多个开关来控制一盏灯,如下图所示,是用三个开关在三个地方控制一盏灯的电路图。图中开关S1、S3为单刀双掷开关,S2为双刀双掷开关,无论电路的初始状态是怎样的,只要搬动任意一至开关,都能够控制灯泡。

三地控制一盏灯电路图解

此电路具有线路简单,成本低的优点,可适用于大型厂房、仓库和楼梯口等地的照明。但是该电路没有失电压保护功能。
